Instalação da unidade de resfriamento (opcional)

A unidade de arrefecimento deve ser instalada por pessoal do serviço autorizado.

Ferramentas necessárias:

Instalação da unidade de resfriamento

1.

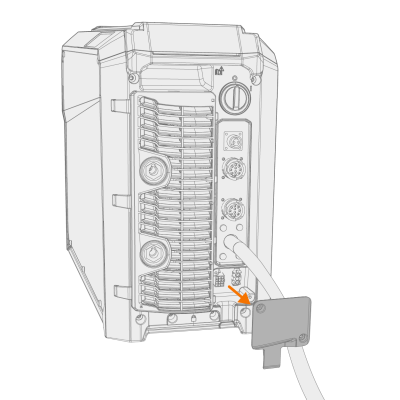

Remova a pequena tampa do conector na parte traseira da fonte de alimentação.

2.

Direcione os cabos de conexão da unidade de resfriamento para que eles permaneçam acessíveis nas próximas etapas.

3.

Levante a fonte de alimentação na parte superior da unidade de arrefecimento para que as chapas de fixação se alinhem e entrem em seus slots.

Verifique se os cabos de conexão da unidade de resfriamento não estão presos e/ou danificados entre as bordas.

4.

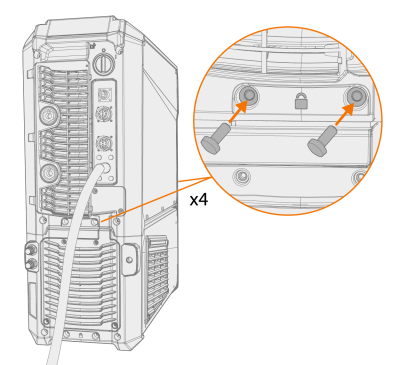

Fixe as unidades com dois parafusos na frente (M5x12) e dois parafusos atrás (M5x12).

5.

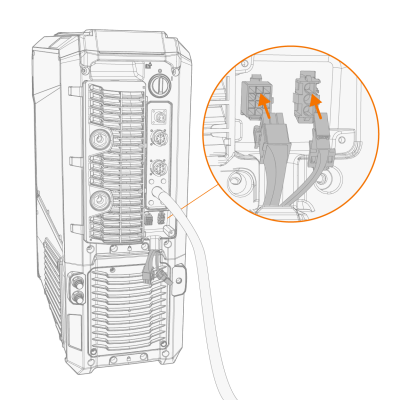

Conecte os cabos da unidade de resfriamento.

Sem aplicar força, verifique se os conectores estão corretamente conectados.

6.

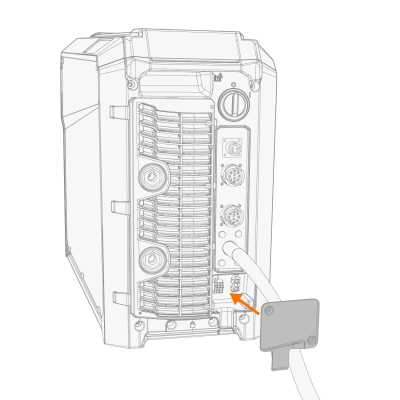

Volte a colocar a tampa do conector.

7.

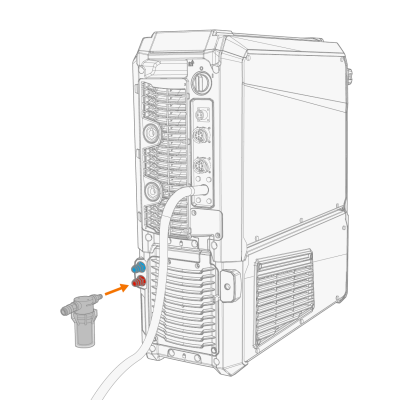

Instale o filtro do líquido arrefecedor fornecido com a unidade de arrefecimento no conector de entrada do líquido arrefecedor.
