Fontes de potência X5 400 e 500
Esta seção descreve a estrutura dos modelos X5 Power Source 400 e X5 Power Source 500.

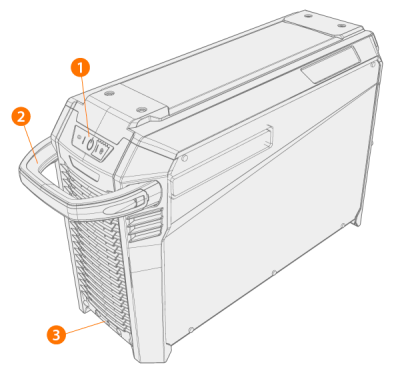

Frente
|
2.
|
Alça de transporte (não destinada ao levantamento mecânico) |
|
3.
|
Interface de travamento frontal (por exemplo, para travar sobre a unidade de arrefecimento) |

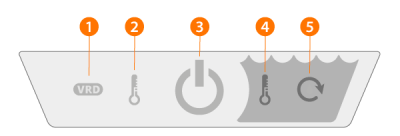

Painel indicador *
|
1.
|
Indicador de VRD (dispositivo de redução de tensão) |
|
O VRD é usado apenas na soldagem manual no modo MMA. |
|
2.
|
Indicador de alta temperatura (superaquecimento) |
>> O LED acende em amarelo quando a unidade está superaquecendo.
|
Se a fonte de alimentação superaquecer, um interruptor térmico desliga a unidade e não permite o religamento até que ela tenha esfriado. |
|
3.
|
Indicador de alimentação principal ligada/desligada |
>> O LED acende verde quando a unidade está ligada.
|
4.
|
Alerta de temperatura do líquido refrigerante |
>> O LED acende em amarelo quando o arrefecedor está superaquecendo.
|
|
Se o líquido arrefecedor superaquecer, um interruptor térmico desligará o sistema de soldagem e não permitirá que ele seja usado até que o líquido arrefecedor esfrie. |
|
5.
|
Alerta da circulação de líquido refrigerante |
>> O LED acende em verde quando a circulação de líquido arrefecedor está funcionando corretamente.
>> O LED acende em vermelho quando há um problema na circulação de líquido arrefecedor.
|
|
Se a circulação do líquido arrefecedor for obstruída, um interruptor térmico desligará o sistema de soldagem. Verifique e corrija o erro antes de voltar a usar o sistema de soldagem. |

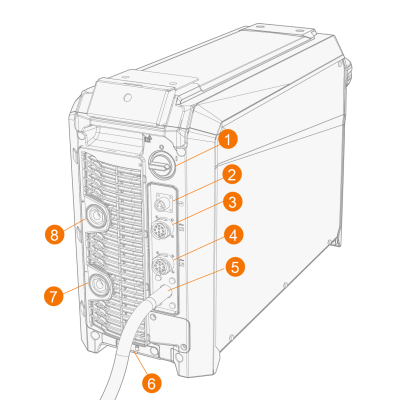

Traseira
|
2.
|
Conector de detecção de tensão (somente fontes de alimentação Pulse+) |
|
3.
|
Conector do cabo de controle |
|
4.
|
Conector do cabo de controle |
|
6.
|
Interface de travamento traseira |
>> Para travamento, por exemplo, sobre a unidade de arrefecimento
|
7.
|
Conector do cabo de retorno do terra, conector negativo (–) |
|
8.
|
Conector do cabo de corrente de soldagem, conector positivo (+). |
