Collegamento dei cavi al generatore e al modulo RCM

Questa sezione descrive i collegamenti dei cavi nel generatore, nel modulo RCM e nell'unità di raffreddamento opzionale. Per le descrizioni dei connettori e le rispettive posizioni, vedere X5 Power Source 400 e 500 e Robot Connectivity Module (RCM).

Per informazioni sul collegamento del cavo di messa a terra di protezione, vedere Collegamento del cavo di messa a terra di protezione (opzionale).

Per informazioni sul collegamento del modulo fieldbus, vedere Installazione del modulo fieldbus.

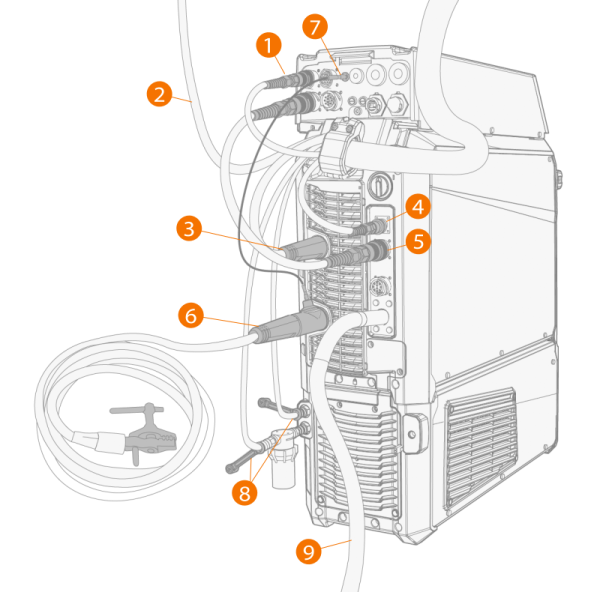

1.

Collegare il cavo di controllo del trainafilo (1) a RCM.

2.

Collegare il tubo flessibile del gas di protezione (2) alla bombola del gas.

3.

Collegare il cavo della corrente di saldatura (3) al connettore positivo (+) del generatore.

4.

Solo fonte di alimentazione Pulse+: Se si utilizza il cavo di rilevamento della tensione, collegarlo al connettore (4).

5.

Collegare il cavo di controllo RCM (5) tra RCM e il generatore.

6.

Collegare il cavo di messa a terra (6) al connettore negativo (-) nel generatore.

7.

Collegare il cavo del sensore di contatto al connettore negativo (-) del sensore di contatto in RCM (7).

8.

Se si dispone dell'unità di raffreddamento opzionale, collegare i tubi flessibili del liquido refrigerante (8). Si noti che il filtro del refrigerante deve essere collegato al connettore di ingresso del refrigerante. Per ulteriori informazioni sul collegamento del filtro, vedere Installazione dell’unità di raffreddamento (opzionale).

9.

Collegare il cavo di alimentazione (9) alla rete elettrica dopo aver completato l'installazione.
