X5 Power Source 400 e 500
Questa sezione descrive la struttura dei modelli X5 Power Source 400 e X5 Power Source 500.

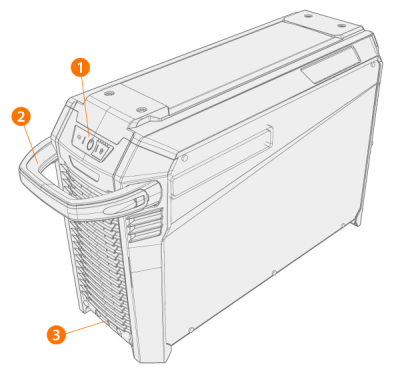

Parte anteriore
|
2.
|
Maniglia di trasporto (non progettata per il sollevamento meccanico) |
|
3.
|
Interfaccia di blocco anteriore (per bloccare l'unità sopra l'unità di raffreddamento) |

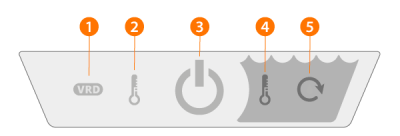

Pannello indicatori *
|
1.
|
Indicatore VRD (Dispositivo di riduzione della tensione) |
|
L'indicatore VRD viene utilizzato solo nella saldatura manuale in modalità MMA. |
|
2.
|
Indicatore di alta temperatura (surriscaldamento) |
>> Il LED è giallo quando l'unità si sta surriscaldando.
|
Se il generatore si surriscalda, un fusibile termico spegne l'unità e non ne consente l'uso finché non si è raffreddata. |
|
3.
|
Indicatore di accensione e spegnimento |
>> Il LED è verde quando l'unità è accesa.
|
4.
|
Avviso di temperatura refrigerante |
>> Il LED è giallo quando l'unità di raffreddamento si sta surriscaldando.
|
|
Se il liquido refrigerante si surriscalda, un fusibile termico spegne il sistema di saldatura e non ne consente l'uso finché il liquido refrigerante non si è raffreddato. |
|
5.
|
Avviso di circolazione refrigerante |
>> Il LED è verde quando la circolazione del refrigerante funziona normalmente.
>> Il LED è rosso quando c'è un problema nella circolazione del refrigerante.
|
|
Se la circolazione del liquido refrigerante è ostruita, un fusibile termico spegne il sistema di saldatura. Prima di utilizzare nuovamente il sistema di saldatura, controllare e risolvere l'errore. |

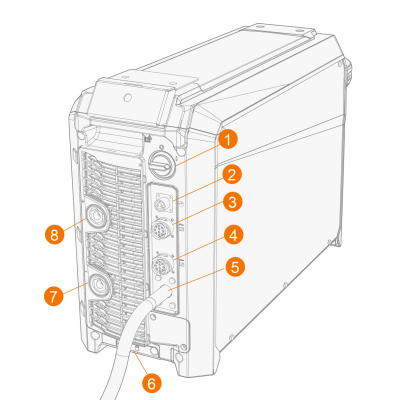

Lato posteriore
|
1.
|
Interruttore di alimentazione |
|
2.
|
Connettore del cavo di rilevamento della tensione (solo fonti di alimentazione Pulse+) |
|
3.
|
Connettore per cavo di controllo |
|
4.
|
Connettore per cavo di controllo |
|
5.
|
Cavo di alimentazione di rete |
|
6.
|
Interfaccia di blocco posteriore |
>> Per il blocco sopra l'unità di raffreddamento
|
7.
|
Connettore per il cavo di messa a terra, connettore negativo (-) |
|
8.
|
Connettore per cavo della corrente di saldatura, connettore positivo (+). |
