Installazione dell’unità di raffreddamento (opzionale)

L'unità di raffreddamento deve essere installata da personale di assistenza autorizzato.

Utensili necessari:

Installazione dell’unità di raffreddamento

1.

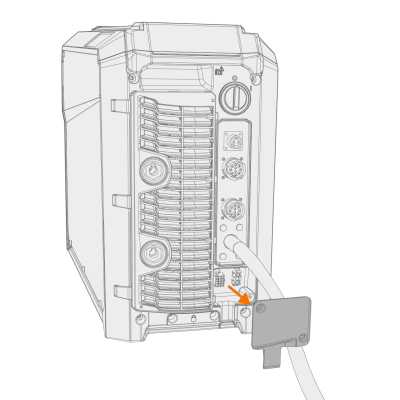

Rimuovere il coperchio del connettore piccolo nella parte posteriore del generatore.

2.

Inserire i cavi di collegamento dell’unità di raffreddamento in modo che restino accessibili nelle fasi successive.

3.

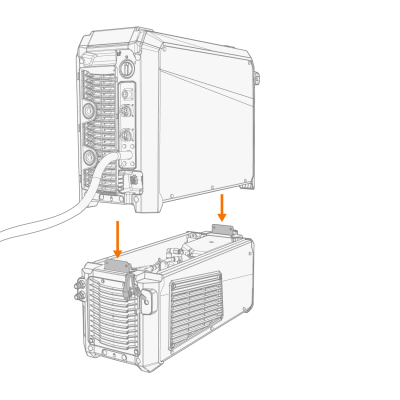

Sollevare il generatore al di sopra dell'unità di raffreddamento in modo che le piastre di fissaggio siano allineate ed entrino negli slot.

Assicurarsi che i cavi di collegamento dell’unità di raffreddamento non siano incastrati tra i bordi e/o danneggiati.

4.

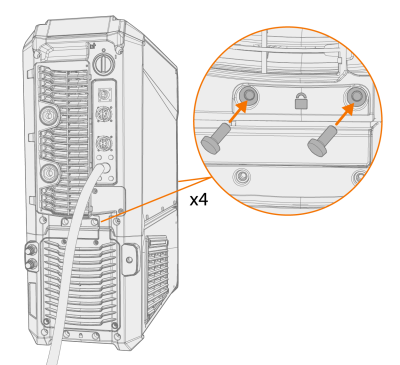

Unire le due unità usando due viti (M5x12) nella parte anteriore e due viti (M5x12) in quella posteriore.

5.

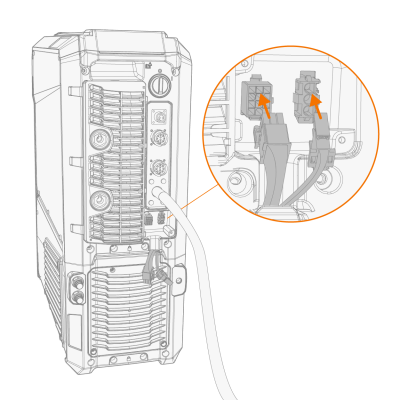

Collegare i cavi dell’unità di raffreddamento.

Non usare una forza eccessiva, ma assicurarsi che i connettori siano collegati correttamente.

6.

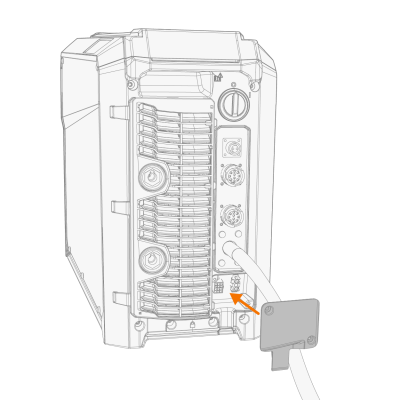

Riposizionare il coperchio del connettore piccolo.

7.

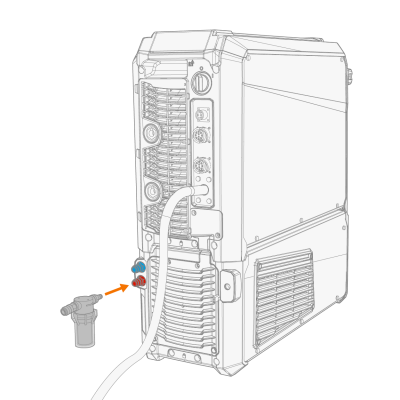

Installare il filtro del refrigerante fornito con l'unità di raffreddamento sul connettore di ingresso del refrigerante.
