Collegamento del cavo di messa a terra di protezione (opzionale)

Se RCM è installato sul generatore con la staffa di fissaggio ufficiale, il cavo di messa a terra di protezione non è necessario.

Per le descrizioni dei componenti RCM, vedere Robot Connectivity Module (RCM).

Per istruzioni sulla rimozione e il fissaggio del coperchio superiore RCM, vedere Rimozione e fissaggio del coperchio superiore di RCM.

1.

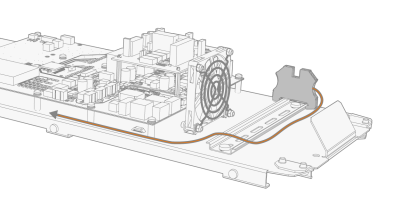

Collegare il cavo di messa a terra di protezione alla morsettiera per montaggio su binario DIN.

2.

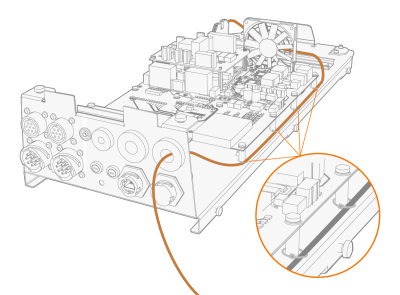

Far passare il cavo di messa a terra di protezione attraverso un passacavo e fissarlo legandolo ai supporti del circuito stampato con fascette.
