Robot Connectivity Module (RCM)

Robot Connectivity Module (RCM) gestisce la comunicazione tra il sistema di saldatura e il robot.

Per i cavi di collegamento, vedere Collegamento dei cavi al generatore e al modulo RCM.

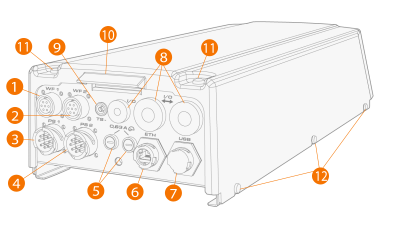

1.

Collegamento del connettore del cavo di controllo del trainafilo

2.

Riservato per uso futuro

3.

Connettore del cavo di controllo del generatore

4.

Riservato per uso futuro

5.

Fusibile

6.

Porta Ethernet 1 (LAN 1)

7.

Porta USB

8.

Passacavo (con gommino)

9.

Connettore negativo (-) del sensore di contatto

10.

Passacavo con morsetto del cavo

11.

Viti di fissaggio del coperchio

12.

Fori e viti di allineamento (per fissare il coperchio).

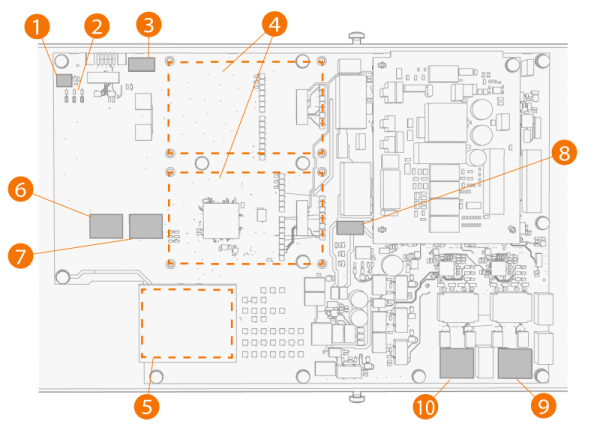

In RCM

1.

Pulsante S1 (ripristino forzato dei valori di fabbrica, vedere Risoluzione dei problemi)

2.

Spia LED

3.

Terminale di uscita rapida sensore di contatto

4.

Slot per schede aggiuntive

5.

Slot per modulo fieldbus

6.

Terminale interruttore dello sportello

7.

Terminale interruttore di arresto

8.

Terminale di alimentazione di backup

9.

Porta Ethernet 1 (LAN 1)

10.

Porta Ethernet 2 (LAN 2).
