Installazione del modulo fieldbus

Questa sezione descrive come installare un modulo fieldbus. In queste istruzioni il cavo del modulo fieldbus viene instradato attraverso il passacavo cavo con un morsetto. Per informazioni sugli altri passacavi in RCM, vedere Passaggio dei cavi in RCM.

Per istruzioni sulla rimozione e il fissaggio del coperchio superiore RCM, vedere Rimozione e fissaggio del coperchio superiore di RCM.

Utensili necessari:

1.

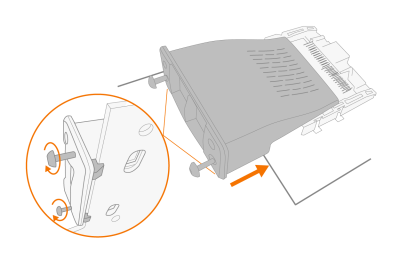

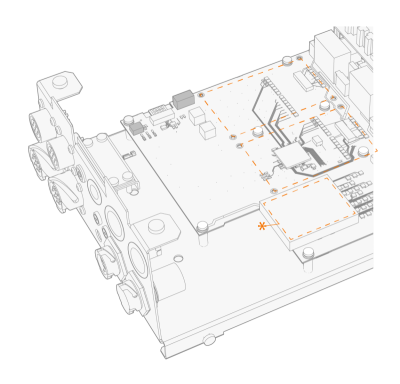

Spingere il modulo fieldbus nello slot relativo (*). Serrare le viti per fissare in posizione il modulo fieldbus.

2.

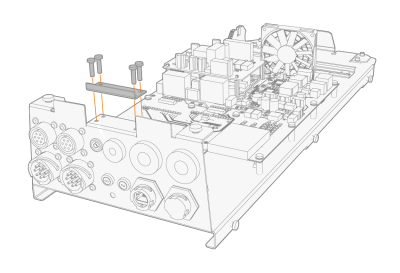

Rimuovere il morsetto del cavo svitando le viti di fissaggio.

3.

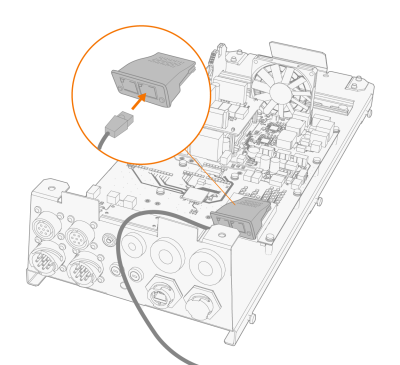

Far passare il cavo del modulo fieldbus attraverso l'apertura e collegarlo al modulo fieldbus.

In base al modulo fieldbus, il cavo potrebbe variare.



4.

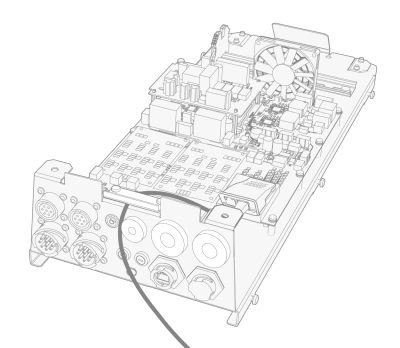

Ricollegare il morsetto del cavo e serrare le viti di fissaggio.
