Conectar los cables a la fuente de potencia y RCM

En esta sección se describen las conexiones de los cables en la fuente de potencia, el RCM y la unidad de refrigeración opcional. Para ver las descripciones de los conectores y sus ubicaciones, consulte X5 Power Source 400 y 500 y Módulo de conectividad de robots (RCM).

Para obtener información sobre cómo conectar el cable de protección a tierra, consulte Conectar el cable de tierra de protección (PE) (opcional).

Para obtener información sobre cómo conectar el módulo de bus de campo, consulte Instalar el módulo de bus de campo .

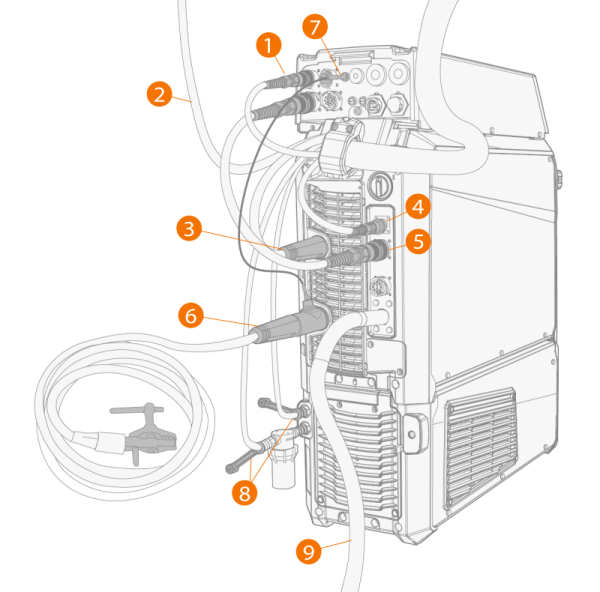

1.

Conecte el cable de control del alimentador de alambre (1) a RCM.

2.

Conecte la manguera de gas de protección (2) a la botella de gas.

3.

Conecte el cable de corriente de soldadura (3) al conector positivo (+) en la fuente de potencia.

4.

Solo para la fuente de potencia Pulse+: Si tiene el cable de sensor de voltaje en uso, conéctelo al conector (4).

5.

Conecte el cable de control del RCM (5) entre el RCM y la fuente de potencia.

6.

Conecte el cable de conexión a tierra (6) al conector (-) negativo de la fuente de potencia.

7.

Conecte el cable del sensor táctil al conector negativo (-) del sensor táctil en el RCM (7).

8.

Si tiene la unidad de refrigeración opcional, conecte las mangueras de líquido refrigerante (8). Tenga en cuenta que el filtro de refrigerante debe estar conectado al conector de entrada de refrigerante. Para obtener información sobre unir el filtro, consulte Instalación de la unidad de refrigeración (opcional).

9.

Conecte el cable de red eléctrica (9) a la red eléctrica después de completar la instalación.
