Instalación de la unidad de refrigeración (opcional)

La unidad de refrigeración debe ser instalada por personal de servicio autorizado.

Herramientas necesarias:

Instalación de la unidad de refrigeración

1.

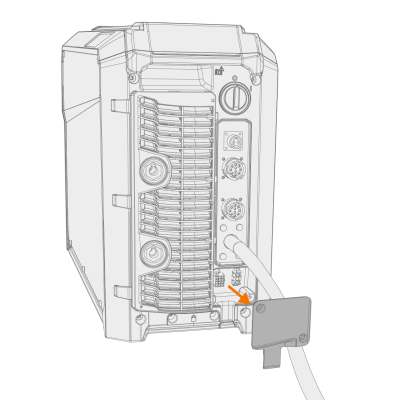

Retire la tapa pequeña del conector de la parte posterior de la fuente de potencia.

2.

Dirija los cables de conexión de la unidad de refrigeración para que sigan siendo accesibles en los siguientes pasos.

3.

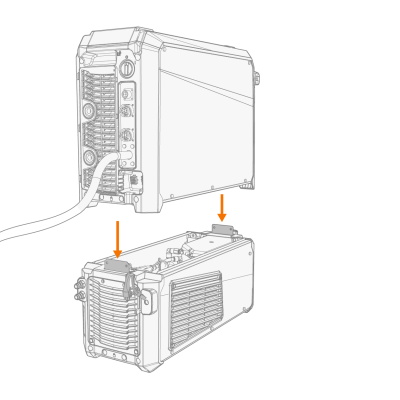

Levante la fuente de potencia en la parte superior de la unidad de refrigeración para que las placas de fijación se alineen y entren en sus ranuras.

Asegúrese de que los cables de conexión de la unidad de refrigeración no queden atrapados o dañados por los bordes.

4.

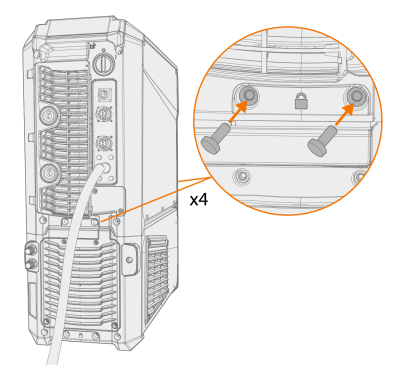

Fije las unidades con dos tornillos en la parte delantera (M5x12) y dos tornillos en la parte trasera (M5x12).

5.

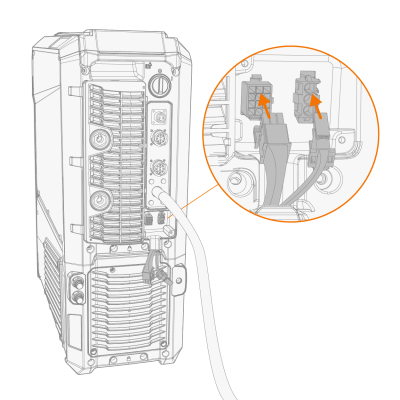

Conecte los cables de la unidad de refrigeración.

No haga fuerza, pero asegúrese de que los conectores estén bien conectados.

6.

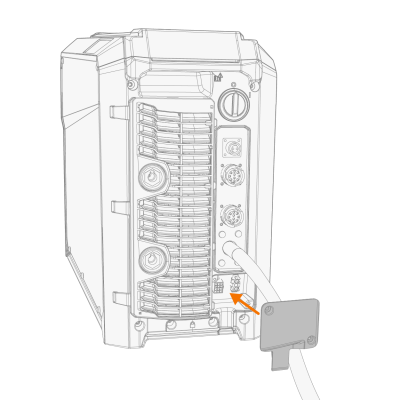

Vuelva a colocar la tapa del conector.

7.

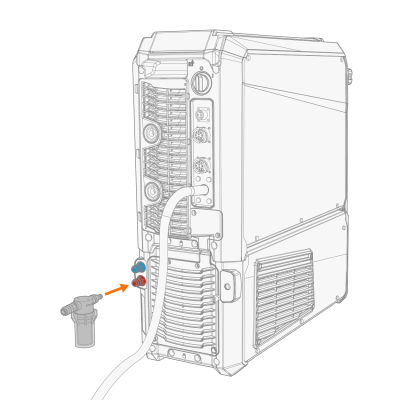

Instale el filtro de refrigerante entregado con la unidad de refrigeración en el conector de entrada de refrigerante.
