X5 Power Source 400 y 500

En esta sección se describe la estructura de los modelos X5 Power Source 400 y X5 Power Source 500.

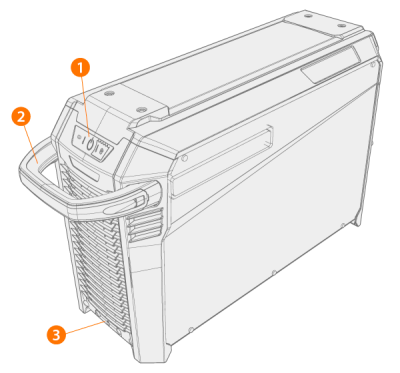

Parte frontal

1.

Panel indicador *

2.

Mango de transporte (no diseñado para elevación mecánica)

3.

Interfaz de bloqueo frontal (bloqueo en la parte superior de la unidad de refrigeración)

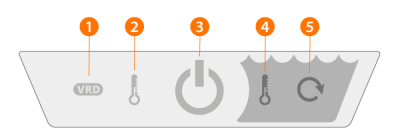

Panel indicador *

1.

Indicador VRD (dispositivo de reducción de voltaje)

VRD se usa solo en soldadura manual en modo MMA.

2.

Indicador de temperatura alta (sobrecalentamiento)

>>  El LED se ilumina de amarillo cuando la unidad se está recalentando.

Cuando la fuente de potencia se sobrecalienta, el corte térmico apaga la unidad y no permite que el usuario la emplee hasta que se haya enfriado.

3.

Indicador potencia on/off

>>  El LED se ilumina de verde cuando la unidad está encendida.

4.

Alerta sobre la temperatura del refrigerante

>>  El LED se ilumina de amarillo cuando la unidad de refrigeración se está recalentando.

Cuando el líquido refrigerante se sobrecalienta, el corte térmico apaga el sistema de soldadura y no permite que el usuario lo emplee hasta que se haya enfriado.

5.

Alerta sobre la circulación del refrigerante

>>  El LED se ilumina de verde cuando la circulación del refrigerante funciona con normalidad.

>>  El LED se ilumina de rojo cuando existe un problema con la circulación del refrigerante.

Cuando la circulación del líquido refrigerante se obstaculiza, un corte térmico apaga el sistema de soldadura. Compruebe y arregle el problema antes de volver a usar el sistema de soldadura.

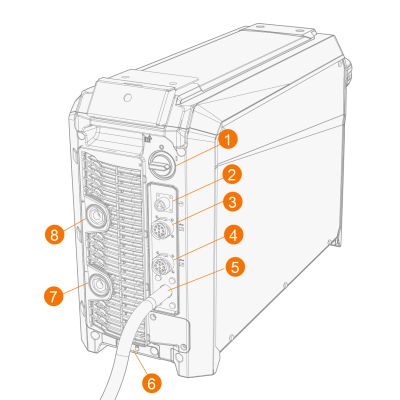

Parte posterior

1.

Interruptor de alimentación

2.

Conector del cable de sensor de voltaje (solo para las fuentes de potencia Pulse+)

3.

Conector del cable de control

4.

Conector del cable de control

5.

Cable de red eléctrica

6.

Interfaz de bloqueo trasero

>>  Para bloquear en la parte superior de la unidad de refrigeración.

7.

Conector de cable de conexión a tierra, conector negativo (-)

8.

Conector de cable de corriente de soldadura, conector positivo (+).
