Conectar el cable de tierra de protección (PE) (opcional)

Si se instala RCM en la fuente de potencia con el soporte de fijación oficial, no se necesita el cable PE.

Para obtener las descripciones de las piezas de RCM, consulte Módulo de conectividad de robots (RCM).

Para retirar y colocar la cubierta superior del RCM, consulte Extracción y colocación de la cubierta superior del RCM.

1.

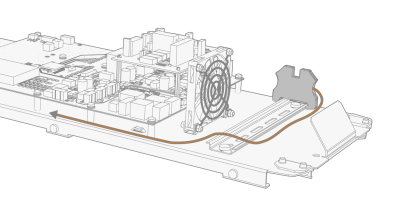

Conecte el cable PE al bloque de terminales de montaje en riel DIN.

2.

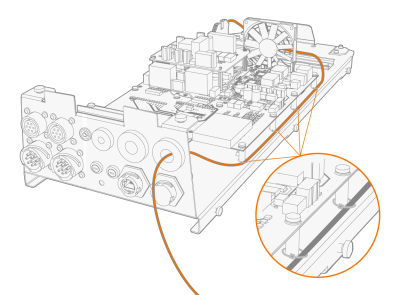

Pase el cable PE a través de una entrada de cable y asegúrelo atándolo a los soportes de la placa de circuito con bridas para cables.
