Módulo de conectividad de robots (RCM)

El módulo de conectividad del robot (RCM) gestiona la comunicación entre el sistema de soldadura y el robot.

Para conectar los cables, consulte Conectar los cables a la fuente de potencia y RCM.

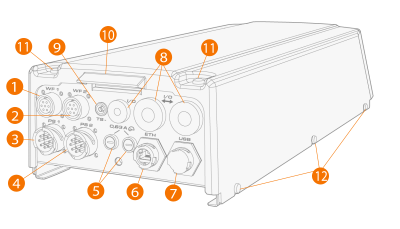

1.

Conector del cable de control del alimentador de alambre

2.

Reservado para su uso futuro

3.

Conector del cable de control a la fuente de potencia

4.

Reservado para su uso futuro

5.

Fusible

6.

Puerto Ethernet 1 (LAN 1)

7.

Puerto USB

8.

Entrada de cable (con pasacables)

9.

Conector negativo (-) del sensor táctil

10.

Entrada de cable con abrazadera de cable

11.

Cubre tornillos de fijación

12.

Orificios de alineación y tornillos (para asegurar la cubierta en su lugar).

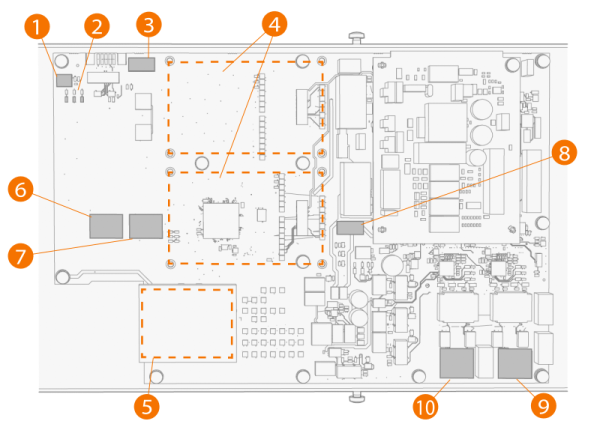

Dentro de RCM

1.

Botón S1 (restablecimiento de valores de fábrica forzado, consulte Resolución de problemas)

2.

Indicadores LED

3.

Terminal de salida rápida de sensor táctil

4.

Ranuras para tarjeta adicional

5.

Ranura para el módulo del bus de campo

6.

Terminal de interruptor de puerta

7.

Terminal de interruptor de parada

8.

Terminal de fuente de potencia de respaldo

9.

Puerto Ethernet 1 (LAN 1)

10.

Puerto Ethernet 2 (LAN 2).
