Instalar el módulo de bus de campo

Esta sección describe cómo instalar un módulo de bus de campo. En estas instrucciones, el cable del módulo de bus de campo se conduce a través de la entrada de cables con una abrazadera para cables. Para obtener información sobre otras entradas de cable en RCM, consulte Enrutamiento de cables en RCM.

Para obtener instrucciones sobre cómo retirar y colocar la cubierta superior del RCM, consulte Extracción y colocación de la cubierta superior del RCM.

Herramientas necesarias:

1.

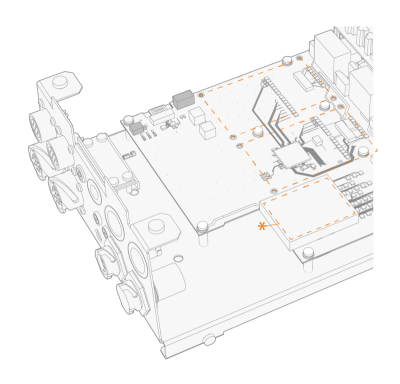

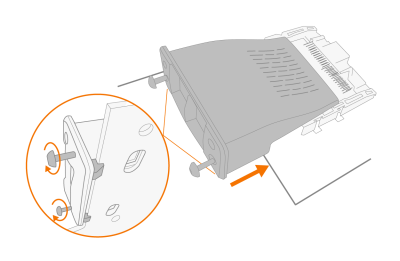

Empuje el módulo de bus de campo en la ranura del módulo de bus de campo (*). Apriete los tornillos de fijación para asegurar el módulo de bus de campo en su lugar.

2.

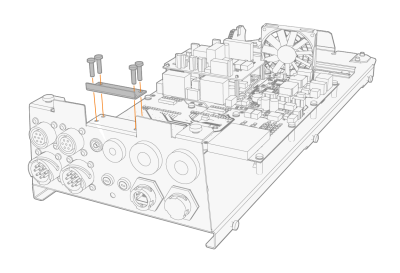

Retire la abrazadera del cable desatornillando los tornillos de fijación.

3.

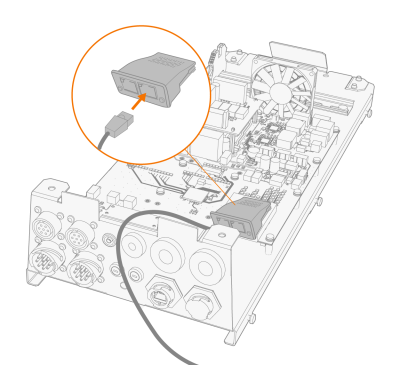

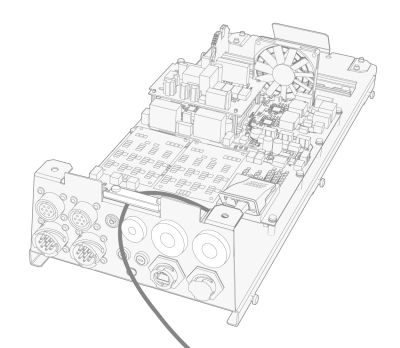

Pase el cable del módulo de bus de campo a través de la abertura y conéctelo al módulo de bus de campo.

Dependiendo del módulo de bus de campo, el cable puede ser diferente.



4.

Vuelva a colocar la abrazadera del cable y apriete los tornillos de fijación.
