Enrutamiento de cables en RCM

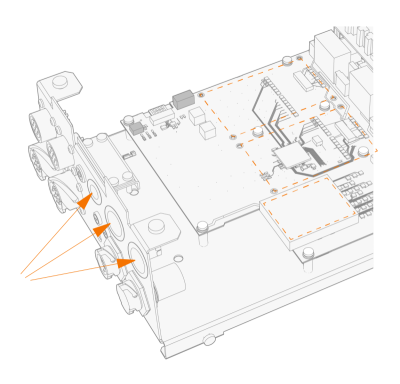

RCM tiene varias entradas para cables de diferentes tamaños: una entrada de cable con una abrazadera de cable (utilizada para aliviar la tensión) y tres entradas de cable con pasacables.

Para obtener instrucciones sobre cómo retirar y colocar la cubierta superior del RCM, consulte Extracción y colocación de la cubierta superior del RCM.

Enrutamiento del cable a través de la entrada de cable con abrazadera de cable

1.

Retire la abrazadera del cable desatornillando los tornillos de fijación.

2.

Pase el cable a través de la entrada.

3.

Vuelva a colocar la abrazadera del cable y apriete los tornillos de fijación.

Enrutamiento del cable a través de la entrada de cable con el pasacables

Perfore el ojal y pase el cable a través de la entrada.
