Verbinden der Kabel mit der Stromquelle und dem RCM

Dieser Abschnitt beschreibt die Kabelanschlüsse in Stromquelle, RCM und der optionaler Kühleinheit. Zur Beschreibungen der Anschlüsse und ihrer Lage, siehe X5 Power Source 400 und 500 und Robot Connectivity Module (RCM).

Zum Anschließen des Schutzleiterkabels, siehe Anschließen des Schutzerdungskabels (optional).

Zum Anschließen des Feldbusmoduls, siehe Feldbusmodul einbauen.

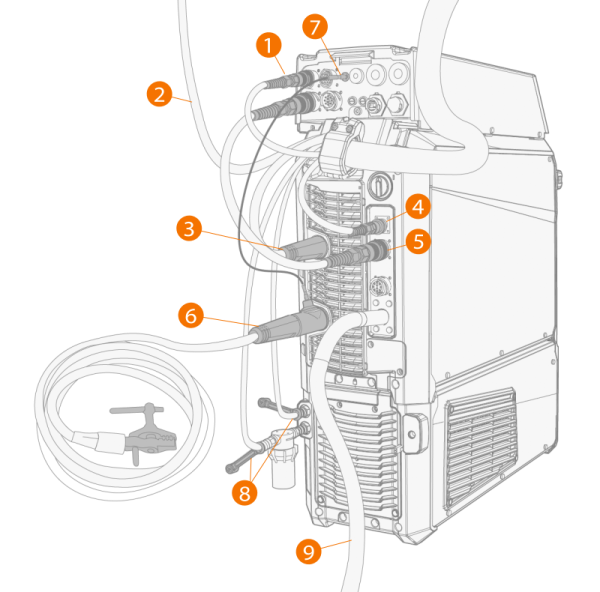

1.

Das Steuerkabel des Drahtvorschubs (1) an das RCM anschließen.

2.

Den Schutzgasschlauch (2) an die Gasflasche anschließen.

3.

Das Schweißstromkabel (3) an den Pluspol (+) (3) der Stromquelle anschließen.

4.

Nur Stromquelle Pulse+: Wenn das Spannungsensorkabel verwendet wird, dieses an den Anschluss (4) anschließen.

5.

Das RCM-Steuerkabel (5) zwischen RCM und Stromquelle anschließen.

6.

Das Erdungskabel (6) an den negativen (-) Anschluss der Stromquelle anschließen.

7.

Das Berührungssensorkabel an den negativen (-) Anschluss des Berührungssensors im RCM (7) anschließen.

8.

Eine optionale Kühleinheit an die Kühlflüssigkeitsschläuche (8) anschließen. Hinweis: Der Kühlmittelfilter muss am Anschluss des Kühlmitteleinlasses angebracht werden. Für Informationen zum Anbringen des Filters, siehe Installieren der Kühleinheit (optional).

9.

Das Netzkabel (9) nach Abschluss der Installationsarbeiten an das Stromnetz anschließen.
