X5 Power Source 400 und 500
Dieser Abschnitt beschreibt den Aufbau der Modelle X5 Power Source 400 und X5 Power Source 500.

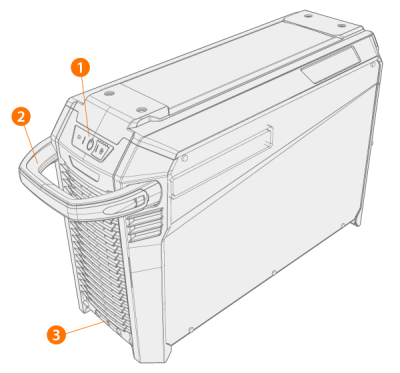

Front
|
2.
|
Transportgriff (nicht zum Heben mit Hubgeräten vorgesehen) |
|
3.
|
Frontseitige Verriegelungsschnittstelle (zum Beispiel Verriegelung oben auf der Kühleinheit) |

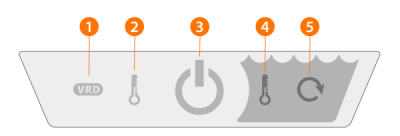

Anzeigepanel *
|
1.
|
Anzeige VRD (Leerlaufspannungsreduzierung) |
|
VRD wird nur beim manuellen Schweißen im E-Hand-Modus verwendet. |
|
2.
|
Hochtemperaturanzeige (Überhitzung) |
>> Die LED leuchtet bei überhitztem Gerät gelb
|
Wenn die Stromquelle überhitzt ist, wird das Gerät über einen Thermoschutzschalter ausgeschaltet und kann erst nach dem Abkühlen wieder verwendet werden. |
>> Die LED leuchtet bei eingeschaltem Gerät grün.
|
4.
|
Warnanzeige für Kühlmitteltemperatur |
>> Die LED leuchtet bei überhitzter Kühleinheit gelb.
|
Wenn die Kühlflüssigkeit überhitzt ist, wird das Schweißsystem über einen Thermoschutzschalter ausgeschaltet und kann erst wieder nach Abkühlen der Kühlflüssigkeit verwendet werden. |
|
5.
|
Warnanzeige für Kühlmittelkreislauf |
>> Die LED leuchtet bei normal funktionierendem Kühlkreislauf grün.
>> Die LED leuchtet bei Problemen im Kühlkreislauf rot.
|
Wenn die Zirkulation der Kühlflüssigkeit eingeschränkt ist, wird das Schweißsystem über einen Thermoschutzschalter ausgeschaltet. Erst Fehler prüfen und beheben, dann das Schweißsystem erneut in Betrieb nehmen. |

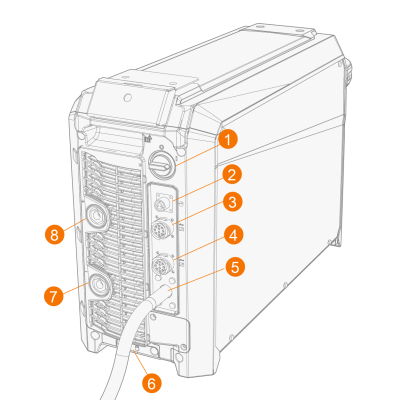

Rückseite
|
2.
|
Anschluss des Spannungssensorkabels (nur Stromquellen Typ Pulse+) |
>> Zum Verriegeln zum Beispiel oben auf der Kühleinheit.
|
7.
|
Erdungskabelanschluss, Minusanschluss (-) |
|
8.
|
Schweißstrom-Kabelanschluss, Plusanschlus (+) |
