Installieren der Kühleinheit (optional)

Das Kühlgerät muss von autorisiertem Servicepersonal installiert werden.

Benötigte Werkzeuge:

Installieren der Kühleinheit

1.

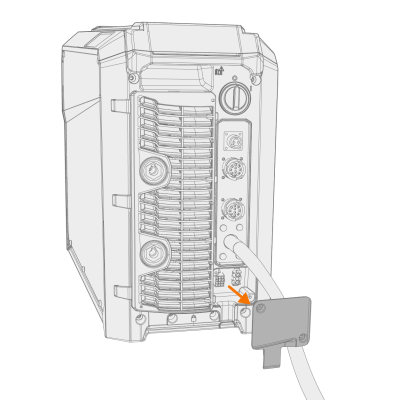

Entfernen Sie die kleine Steckerabdeckung auf der Rückseite der Stromquelle.

2.

Verlegen Sie die Anschlusskabel der Kühleinheit so, dass sie bei den nächsten Schritten zugänglich bleiben.

3.

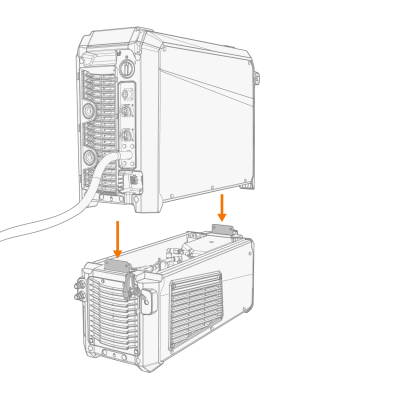

Die Stromquelle oben auf die Kühleinheit setzen, sodass die Befestigungsplatten ausgerichtet sind und in ihre Schlitze einrücken.

Stellen Sie sicher, dass die Anschlusskabel der Kühleinheit nicht zwischen den Kanten eingeklemmt und/oder beschädigt werden.

4.

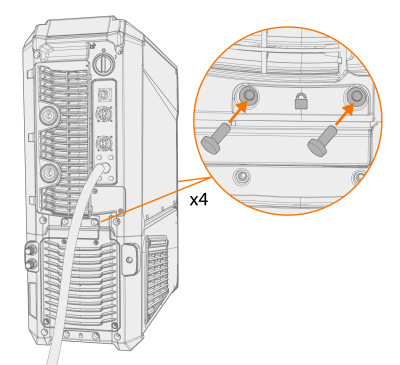

Die Einheiten mit zwei Schrauben (M 5×12) vorn und zwei Schrauben (M 5×12) hinten aneinander befestigen.

5.

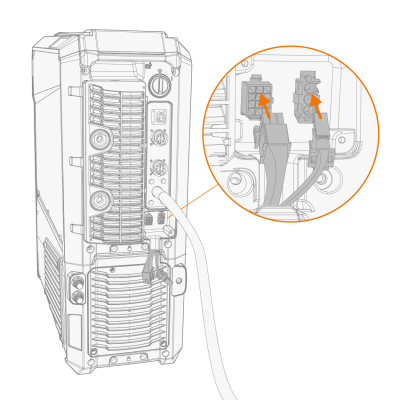

Schließen Sie die Kabel der Kühleinheit an.

Keine übermäßige Kraft anwenden, aber sicherstellen, dass die Anschlüsse richtig angeschlossen sind.

6.

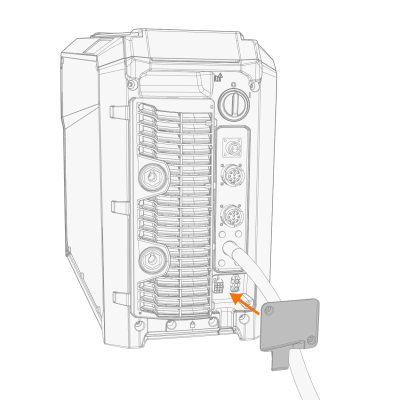

Setzen Sie die kleine Steckerabdeckung wieder auf.

7.

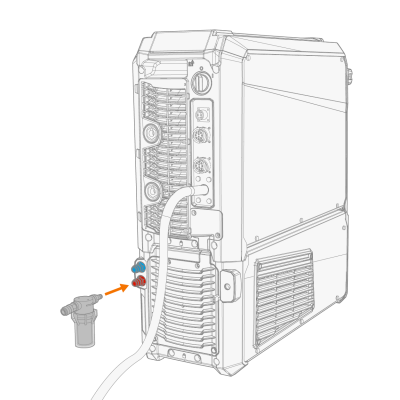

Den mit der Kühleinheit gelieferten Kühlmittelfilter am Anschluss des Kühlmitteleinlasses installieren.
