Anschließen des Schutzerdungskabels (optional)

Wenn das RCM mit dem offiziellen Befestigungshalterungen an der Stromquelle installiert wird, ist kein PE-Leiter erforderlich.

Für die Beschreibungen der RCM-Teile, siehe Robot Connectivity Module (RCM).

Für Anweisungen zum Entfernen und Anbringen der oberen RCM-Abdeckung, siehe Entfernen und Anbringen der oberen RCM-Abdeckung.

1.

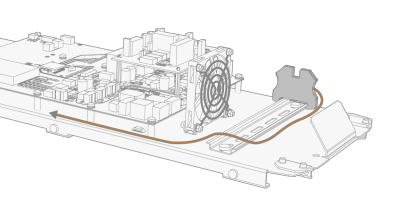

Den PE-Draht an den DIN-Schienen-Anschlussblock anschließen.

2.

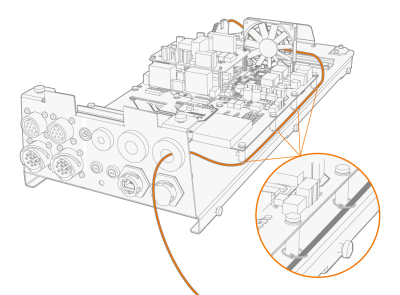

Den PE-Draht durch eine Kabeleinführung führen und ihn mit Kabelbindern an den Halterungen der Leiterplatte befestigen.
