Feldbusmodul einbauen

Dieser Abschnitt beschreibt die Installation eines Feldbusmoduls. In dieser Anleitung wird das Kabel des Feldbusmoduls durch eine Kabeleinführung mit Kabelklemme geführt. Für Informationen zu anderen Kabeleinführungen am RCM, siehe Kabelverlegung in das RCM.

Für Anweisungen zum Entfernen und Anbringen der oberen RCM-Abdeckung, siehe Entfernen und Anbringen der oberen RCM-Abdeckung.

Benötigte Werkzeuge:

1.

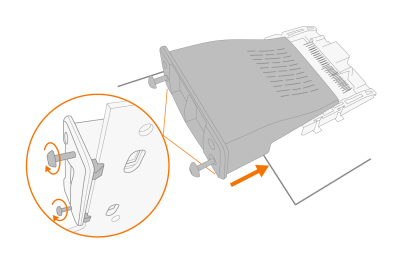

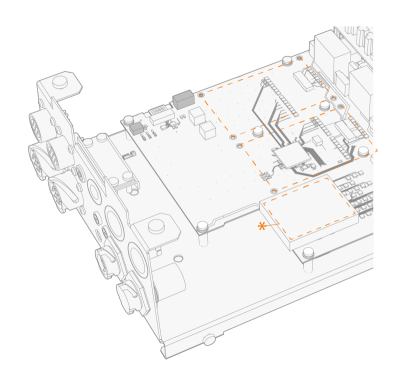

Das Feldbusmodul in den Feldbusmodul-Steckplatz (*) schieben. Um das Feldbusmodul zu sichern, die Befestigungsschrauben anziehen.

2.

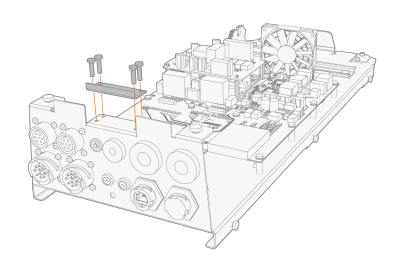

Die Kabelklemme entfernen. Dazu die Befestigungsschrauben lösen.

3.

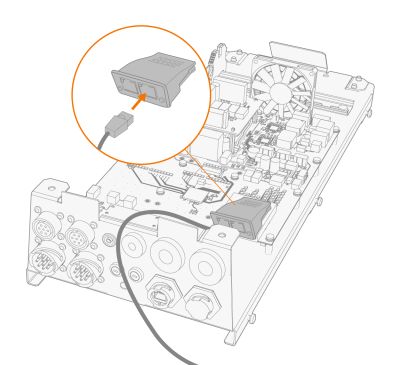

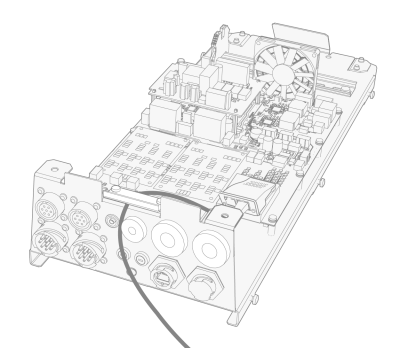

Das Kabel des Feldbusmoduls durch die Öffnung führen und an das Feldbusmodul anschließen.

Das Kabel kann je nach Feldbusmodul unterschiedlich ausgelegt sein.



4.

Die Kabelklemme wieder anbringen und die Befestigungsschrauben festziehen.
