Kabelverlegung in das RCM

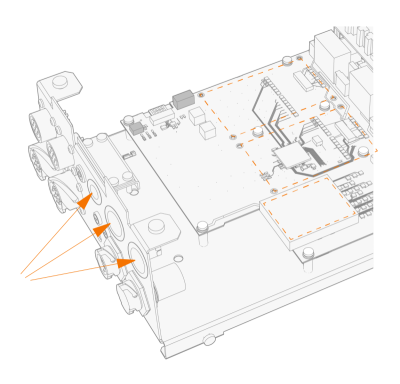

Das RCM weist mehrere Kabeleinführungen für Kabel unterschiedlichen Querschnitts auf: Eine Kabeleinführung mit Kabelklemme (zur Zugentlastung) und drei Kabeleinführungen mit Tüllen.
Für Anweisungen zum Entfernen und Anbringen der oberen RCM-Abdeckung, siehe Entfernen und Anbringen der oberen RCM-Abdeckung.
Kabelverlegung durch Kabeleinführung mit Kabelklemme
1. | Die Kabelklemme entfernen. Dazu die Befestigungsschrauben lösen. |
2. | Das Kabel durch die Einführung führen. |
3. | Die Kabelklemme wieder anbringen und die Befestigungsschrauben festziehen. |
Kabelverlegung durch Kabeleinführung mit Tülle
Die Tülle durchstechen und das Kabel durch die Einführung führen.
