Tilslutning af kabler til strømkilde og RCM

Dette afsnit beskriver kabelforbindelserne i strømkilden, RCM og eventuel køleenhed. Beskrivelser af stikkene og deres placering findes på X5 Power Source 400 og 500 og Robot Connectivity Module (RCM).

Vedrørende oplysninger om tilslutning af det beskyttende jordkabel henvises til Tilslutning af beskyttende jordkabel (ekstraudstyr).

Vedrørende flere oplysninger tilslutning af feltbusmodulet henvises til Montering af feltbusmodul.

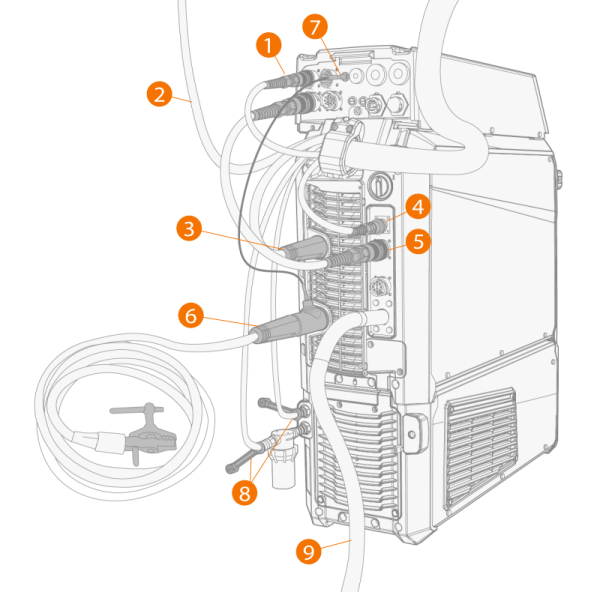

1.

Slut trådboksens styringskabel (1) til RCM.

2.

Tilslut beskyttelsesgasslangen (2) til gasflasken.

3.

Slut svejsestrømskablet (3) til plusstikket (+) på strømkilden.

4.

Kun puls+-strømkilde: Hvis du har spændingsfølerkablet i brug, skal du slutte det til stikket (4).

5.

Tilslut RCM-styringskablet (5) mellem RCM og strømkilden.

6.

Slut returkablet (6) til minusstikket (-) på strømkilden.

7.

Slut berøringssensorkablet til berøringssensorens minusstik (-) i RCM (7).

8.

Hvis du har den valgfrie køleenhed skal du tilslutte kølemiddelslangerne (8). Bemærk, at kølemiddelfilteret skal fastgøres til kølemiddelindløbsstikket. Flere oplysninger montering af filteret findes i Montering af køleenhed (ekstraudstyr).

9.

Slut netkablet (9) til elnettet, efter at installationen er gennemført.
