Montering af feltbusmodul

Dette afsnit beskriver, hvordan et feltbusmodul monteres. I denne vejledning føres feltbusmodulets kabel gennem kabelindgangen med en kabelklemme. Vedrørende oplysninger om andre kabelindgange i RCM henvises til Føring af kabler til RCM.

Se instruktioner om fjernelse og montering af RCM-topdækslet i Fjernelse og montering af RCM-topdæksel.

Nødvendigt værktøj:

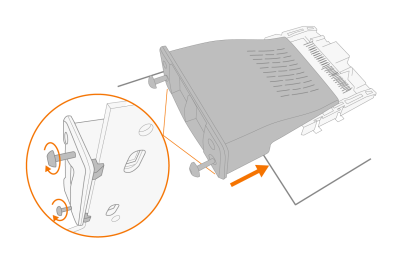

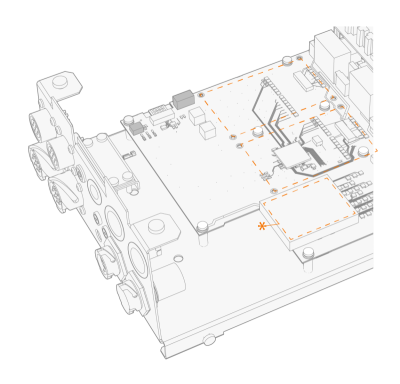

1. Skub feltbusmodulet ind i feltbusmodulåbningen (*). Stram fastgørelsesskruerne for at fastgøre feltbusmodulet sikkert.

2. Fjern kabelklemmen ved at løsne fastgørelsesskruerne.

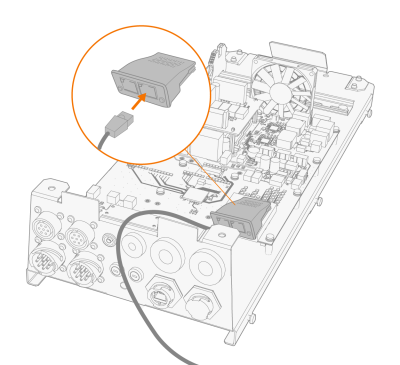

3. Før feltbusmodulkablet gennem åbningen, og slut det til feltbusmodulet.
Afhængigt af feltbusmodulet kan kablet være anderledes.



4. Sæt kabelklemmen på igen, og spænd fastgørelsesskruerne.
