Montering af køleenhed (ekstraudstyr)
![]() |
Køleren skal monteres af autoriserede servicemedarbejdere. |
Nødvendigt værktøj:
Installation af køleenhed

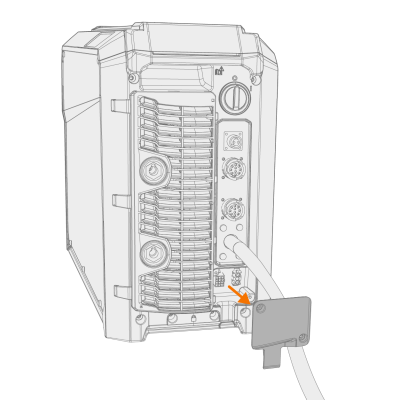

1. | Aftag den lille afdækning over stikket bag på strømkilden. |
2. | Arranger kølerens forbindelseskabler, så de er tilgængelige i de næste trin. |

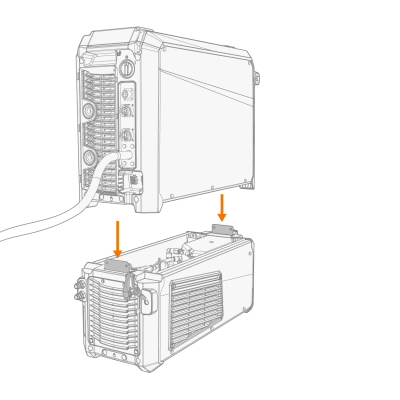

3. | Løft strømkilden op på køleenheden, så monteringspladerne flugter og går i hak med hinanden. |
![]() |
Sørg for, at kølerens forbindelseskabler ikke bliver klemt og/eller beskadiget mellem kanterne. |
4. | Fastgør enhederne til hinanden med to skruer foran (M5 x 12) og to skruer bagtil (M5 x 12). |

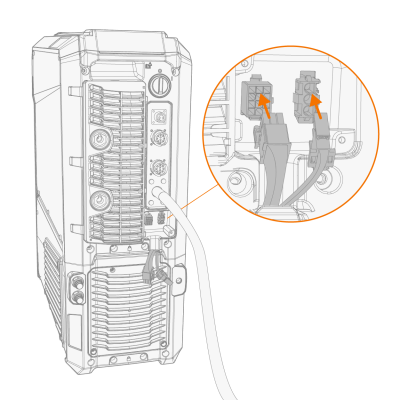

5. | Tilslut kølerens kabler. |
![]() |
Brug ikke stor kraft, men sørg for, at stikkene er korrekt tilsluttet. |

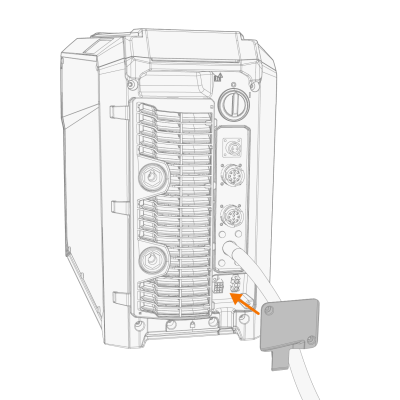

6. | Sæt den lille afdækning tilbage over stikket. |

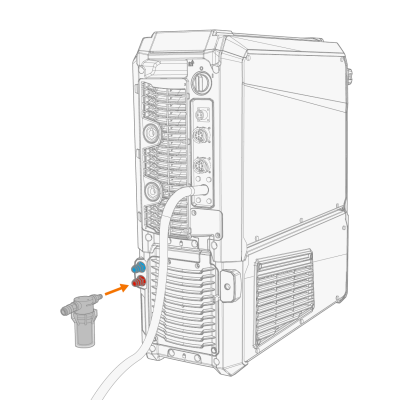

7. | Monter kølemiddelfilteret, der leveres sammen med køleenheden, på kølemiddelindløbsstikket. |
