Tilslutning af beskyttende jordkabel (ekstraudstyr)

Hvis RCM er monteret på strømkilden med det officielle fastgørelsesbeslag, er det beskyttende jordkabel ikke nødvendigt.

Vedrørende RCM-delbeskrivelserne henvises til Robot Connectivity Module (RCM).

Se anvisningerne om fjernelse og montering af RCM-topdækslet i Fjernelse og montering af RCM-topdæksel.

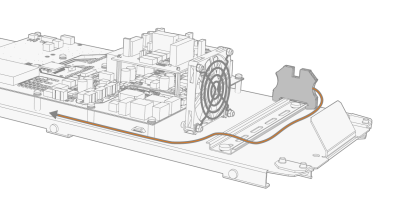

1.

Tilslut det beskyttende jordkabel til netstikket til DIN-skinnemonteringen.

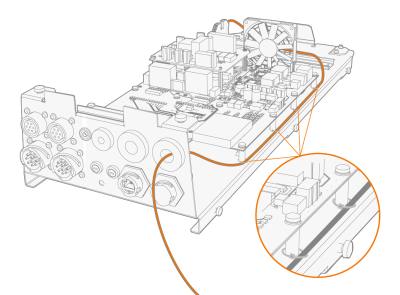

2.

Før det beskyttende jordkabel gennem en kabelindgang, og fastgør det ved at binde det fast til printpladebeslagene med kabelbindere.
