X5 Power Source 400 og 500

I dette afsnit beskrives opbygningen af X5 Power Source 400- og X5 Power Source 500-modellerne.

Forside

1. Indikatorpanel *
2. Transporthåndtag (ikke beregnet til mekaniske løft)
3. Forreste låsedel (til fastlåsning f.eks. oven på køleenheden)

Indikatorpanel *

1. Indikator for VRD spændingsreduktionsenhed (Voltage Reduction Device)
VRD bruges kun ved manuel svejsning i MMA-tilstand.
2. Indikator for høj temperatur (overophedning)

>>  LED'en lyser gult, når enheden er overophedet.

Hvis strømkilden er overophedet, slukker en varmesikring for enheden og lader den ikke blive brugt igen, før den er kølet ned.
3. Indikator for tændt/slukket

>>  LED'en lyser grønt, når enheden er tændt.

4. Advarsel for kølemiddeltemperatur

>>  LED'en lyser gult, når køleren er overophedet.

Hvis kølemidlet er overophedet, slukker en varmesikring for enheden og lader den ikke blive brugt igen, før kølemidlet er kølet ned.
5. Advarsel for kølemiddelcirkulation

>>  LED'en lyser grønt, når kølemiddelcirkulationen fungerer normalt.

>>  LED'en lyser rødt, hvis der er et problem med cirkulationen af kølemidlet.

Hvis cirkulationen af kølemidlet er tilstoppet slukker en termosikring for svejsesystemet. Tjek, og afhjælp fejlen, før svejsesystemet anvendes igen.

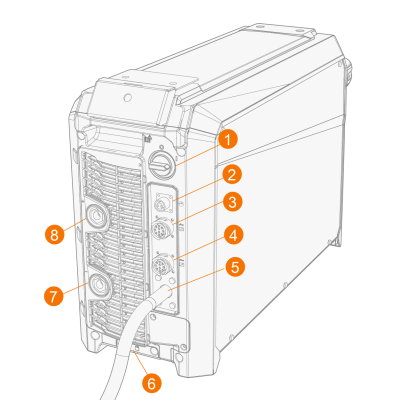

Bagside

1. ON/OFF-knap
2. Spændingsfølerkabel-stik (kun Pulse+ strømkilder)
3. Stik til styrekabel
4. Stik til styrekabel
5. Netledning
6. Bageste låsedel

>>  Til fastlåsning f.eks. oven på køleenheden

7. Stik til returkabel, minusstik (-)
8. Stik til svejsestrømskabel, plusstik (+).
