X5 Wire Feeder HD300

本节介绍了 X5 Wire Feeder HD300 的结构。

不同型号的数据可能会有所不同。

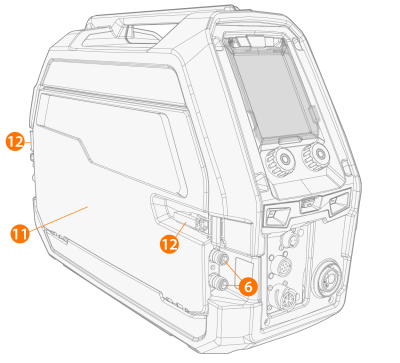

X5 Wire Feeder HD300:

1. 控制面板(和铰接式控制面板盖)

>>有关 X5 Wire Feeder 300 Manual 控制面板的更多信息,请参见 手动控制面板

>>有关 X5 Wire Feeder 300 AP/APC 控制面板的更多信息,请参阅 AP/APC 控制面板

2. 送丝机机箱门
在焊接过程中保持送丝机机柜门关闭,以降低受伤或触电的风险。在其他时间也要保持机柜门关闭,以保持送丝机内部清洁。
3. 送丝机机柜门插销
4. 用于焊接电缆连接的欧式接头
5. 控制电缆接头
6. 冷却液进口和出口接头(颜色编码)
7. 超长送丝系统同步接头
有关受支持的中继送丝机的完整列表,请参见AP/APC 控制面板:设备设置
8. 仅限 AP/APC 型号:电压感应电缆接头
9. 手柄
可以使用专用悬挂配件(即用于提升或移动)将设备悬挂在手柄上。
10. LED 工作灯(灯开关位于中间位置)

>>灯开关:按第一次开灯(全亮),按第二次使灯变暗(中等亮度),按第三次关灯

>>包括一个内置电池(当设备连接到电源时,将为电池充电)。

11. 中继线机柜舱口
12. 中继线机柜舱口插销

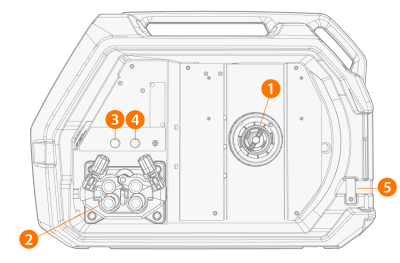

送丝机内部(送丝机机箱)

1. 焊丝轮毂

>>有关焊丝盘轴的更多信息,请参阅安装和更换焊丝 (X5 WF HD300)

2. 送丝轮机构
3. 气体检测按钮

>>测试保护气流量并冲洗气管。

4. 冷送丝按钮

>>(在电弧熄灭时)送出焊丝。

5. 焊丝卷筒套件导管(可选)的孔径

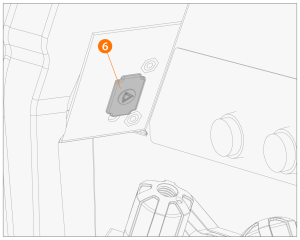

6. USB 接头

>>用于更新软件/固件。

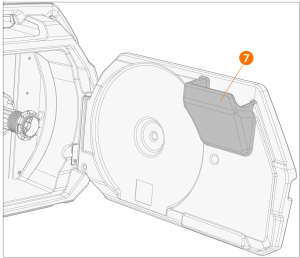

7. 零件储存

>>用于临时储存较小的物品。

如果使用了可选的内置气体流量计,它也位于送丝机机柜中。

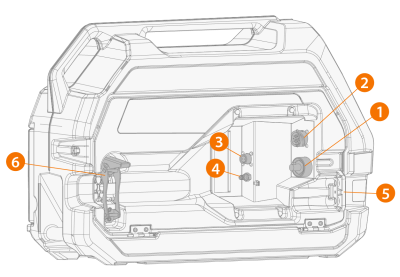

送丝机内部(中继线柜)

1. 焊接电缆接头
2. 控制电缆接头
3. 电压感应电缆接头
4. 保护气软管接头
5. 冷却液软管安装槽
6. 中继线应变消除装置(可调节)

有关安装和连接电缆,请参见 X5 中继线安装电缆

使用 X5 Wire Feeder HD300 时,送丝机机柜门在侧面打开。当考虑在双旋转板上安装双送丝机装置时,应注意这一点。
