安装和更换焊丝 (X5 WF HD300)
本节介绍了如何在 X5 Wire Feeder HD300 上安装焊丝盘轴。
![]() |
在安装焊丝盘之前,先将焊枪安装到送丝机。 |
![]() |
更换焊丝盘时,请先从焊枪和送丝机构上取下剩余的焊丝,然后再取下焊丝盘。 |
![]() |
务必确保送丝轮适用于相关焊丝(直径和材料)。另请参见安装和更换送丝轮。 |
要拆除焊丝盘:
1. | 打开送丝机机柜门。 |
2. | 松开并移除焊丝盘紧固件,然后移除焊丝盘。 |
要安装新的焊丝盘:

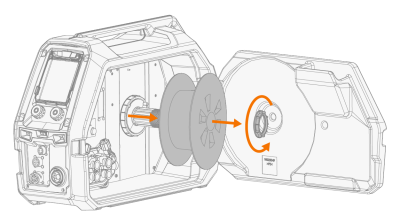

1. | 打开送丝机机柜门。 |
2. | 将焊丝盘插入焊丝轮毂。插入并拧紧焊丝盘紧固件,将焊丝盘固定到位。 |
![]() |

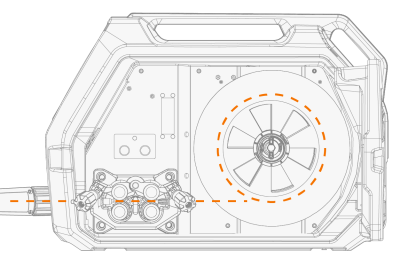

确保焊丝盘面朝正确方向,填充焊丝从焊丝盘底部送至送丝轮。 |
3. | 如有需要,可通过转动轮毂中心的焊丝盘制动张紧旋钮来调整焊丝盘制动力。 |
要装入焊丝:

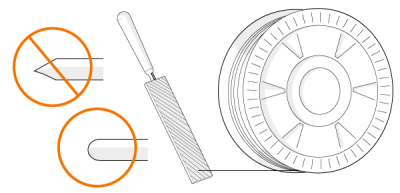

1. | 从焊丝盘上松开焊丝末端,切除变形部分,使末端变直。 |
![]() |
确保松开时焊丝不会从焊丝盘侧边散出。 |
2. | 修整焊丝头使其变得平滑。 |
![]() |
焊丝头的锋利边缘可能会损坏送丝导管。 |

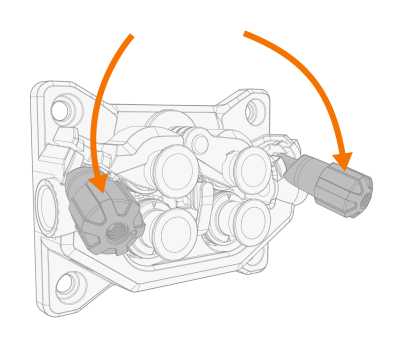

3. | 松开压力臂以将送丝轮分开。 |

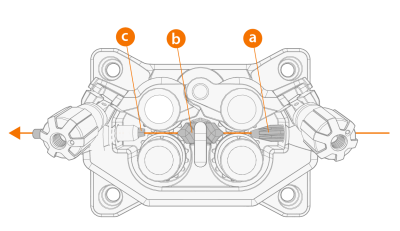

4. | 将焊丝从进口管 (a) 和中间的送丝导管 (b) 引导至出口导管 (c) 中,这会把焊丝送入焊枪。 |
5. | 用手把焊丝推到焊枪内,使焊丝到达送丝导管(大约 20 厘米)。 |

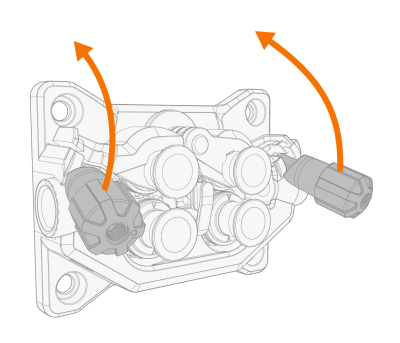

6. | 关闭压力臂,使焊丝锁定在送丝轮之间。确认焊丝位于送丝轮槽内。 |

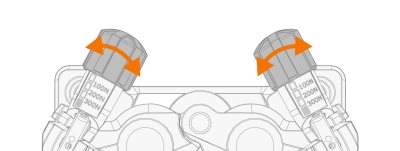

7. | 使用压力调节轮调节送丝轮的压力。一对送丝轮的压力应相等。 |
压柄上的刻度尺表示施加到送丝轮上的压力。根据下表调节送丝轮的压力。
焊丝 | 送丝轮轮廓 | 焊丝直径 (mm) | 调节 (x100N) |
---|---|---|---|
实芯铁/不锈钢 | V 型槽![]() |
0.8−1.0 | 1.5−2.0 |
≥ 1.2 | 2.0−2.5 | ||
金属和药芯 (MC/FC) | V 型槽,带滚花![]() |
≥ 1.2 | 1.0−2.0 |
自保护(无气) | V 型槽,带滚花![]() |
≥ 1.6 | 2.0−3.0 |
铝 | U 型槽![]() |
1.0 | 0.5−1.0 |
1.2 | 1.0−1.5 | ||
1.4 | 1.5−2.0 | ||
≥ 1.6 | 2.0−2.5 |
![]() |
压力过大会压平焊丝,并损坏焊丝镀层或药芯。压力过大还会导致不必要的送丝轮磨损和增加变速箱负荷。 |

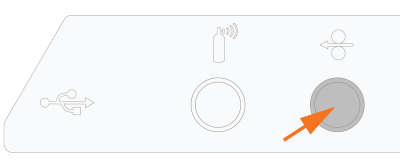

8. | 按下送丝按钮以将填充焊丝推入焊枪中。当焊丝到达焊枪导电嘴时停止。 |
![]() |
当焊丝到达导电嘴并离开焊枪时,请注意。 |
9. | 焊接前,请确保控制面板上的焊接参数和设置符合您的焊接设置。 |
>>请参阅 使用 X5 AP/APC 控制面板 了解更多信息。
