安装和更换送丝轮
![]() |
此处所述的安装方法同时适用于 X5 Wire Feeder 200 和 X5 Wire Feeder 300。视觉外观和定位可能会发生特定于型号的变化。 |
如果填充焊丝的材料和直径发生变化,则更换送丝轮。
根据下表选择新的送丝轮:送丝机耗材。
要更换送丝轮:
1. | 打开送丝机机柜。 |

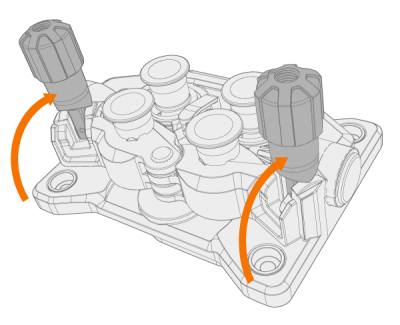

2. | 松开送丝机构的压柄。 |

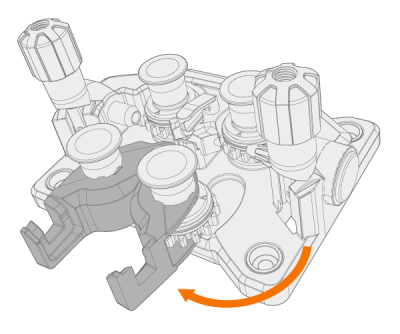

3. | 打开锁定臂以将送丝轮松开。 |

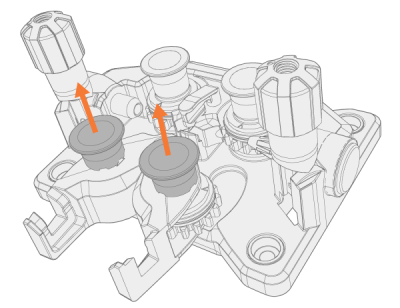

4. | 通过拉动送丝压轮安装销将其卸下。 |
![]() |
压轮安装销的中轴连接到安装销,而驱动轮的中轴作为驱动轴直接连接到送丝机构/电机。 |

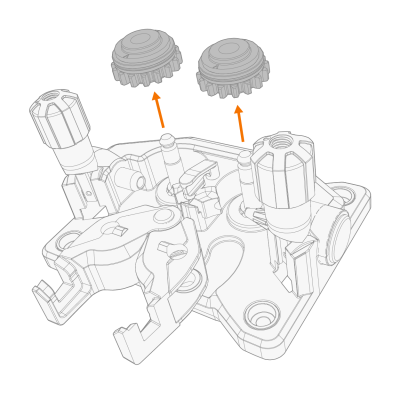

5. | 卸下送丝压轮。 |
6. | 转动并拉出驱动送丝轮安装盖,将其取下。 |

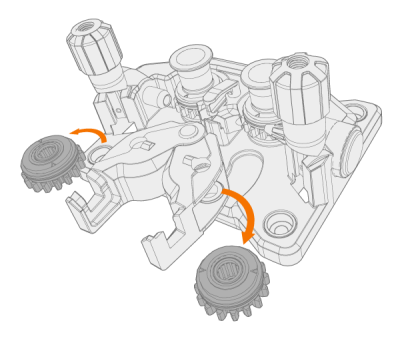

7. | 拆下驱动送丝轮。 |
8. | 按相反顺序执行前述步骤来安装送丝辊轮。将驱动轮底部的切口与驱动轴上的销钉对齐。 |
9. | 重新连接安装盖和安装销,将驱动轮和压轮锁定到位。 |
10. | 关闭锁定臂并将压柄降到送丝轮上。有关焊丝安装的更多信息,请参见安装和更换焊丝 (X5 WF 300) 和安装和更换焊丝 (X5 WF 200)。 |
11. | 关闭送丝机机柜。 |
