安装和更换焊丝 (X5 WF 200)

本节介绍如何在 X5 Wire Feeder 200 上安装焊丝和盘轴。

在安装焊丝盘之前,先将焊枪安装到送丝机。
更换焊丝盘时,请先从焊枪和送丝机构上取下剩余的焊丝,然后再取下焊丝盘。
务必确保送丝轮适用于相关焊丝(直径和材料)。另请参见安装和更换送丝轮

要拆除焊丝盘:

1. 打开送丝机的侧舱口。

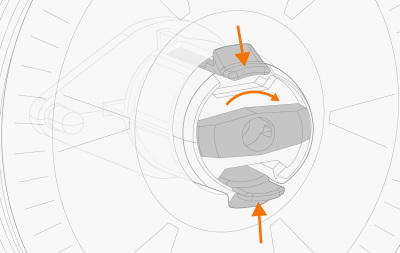

2. 释放轮毂锁,将焊丝盘轴锁箍推向中心。

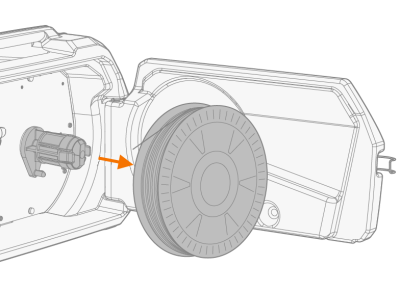

3. 从送丝机上拆下焊丝盘。

要安装新的焊丝盘:

1. 打开送丝机的侧舱口。
2. 如果尚未释放,请释放轮毂锁,以便锁箍能够向中心移动。
3. 将焊丝盘轴插入送丝机的轮毂中。

确保焊丝盘面朝正确方向,填充焊丝从焊丝盘顶部送至送丝轮。

确保轮毂锁箍在焊丝盘轴固定到位后锁定。

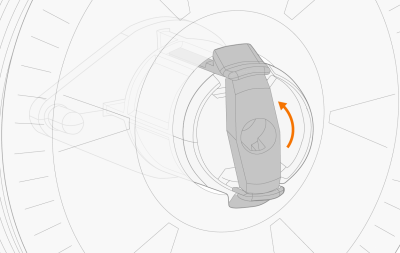

4. 通过将锁定旋钮旋至关闭位置,将焊丝盘轴固定到位。

如果需要,通过转动轮毂锁定装置中心的螺丝(使用内六角扳手)来调整盘轴制动器。

要装入焊丝:

1. 从焊丝盘上松开焊丝末端,切除变形部分,使末端变直。
确保松开时焊丝不会从焊丝盘侧边散出。
2. 修整焊丝头使其变得平滑。

焊丝头的锋利边缘可能会损坏送丝导管。

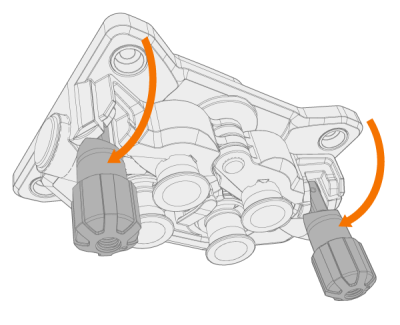

3. 松开压力臂以将送丝轮分开。

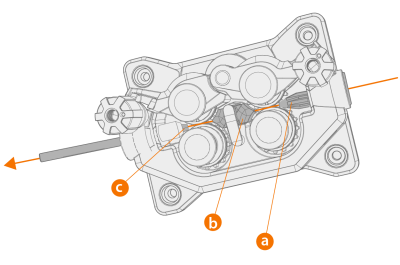

4. 将焊丝从进口管 (a) 和中间的送丝导管 (b) 引导至出口导管 (c) 中,这会把焊丝送入焊枪。

5. 用手把焊丝推到焊枪内,使焊丝到达送丝导管(大约 20 厘米)。

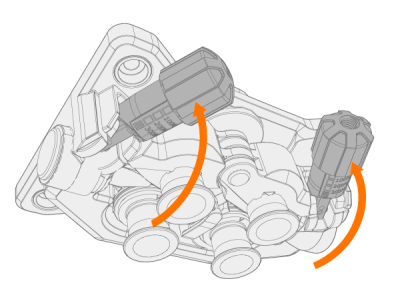

6. 关闭压力臂,使焊丝锁定在送丝轮之间。确认焊丝位于送丝轮槽内。

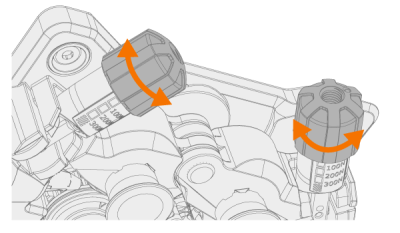

7. 使用压力调节轮调节送丝轮的压力。一对送丝轮的压力应相等。

压柄上的刻度尺表示施加到送丝轮上的压力。根据下表调节送丝轮的压力。



焊丝 送丝轮轮廓 焊丝直径 (mm) 调节 (x100N)
实心铁/不锈钢 V 型槽

0.8−1.0 1.5−2.0
≥ 1.2 2.0−2.5
金属和药芯 V 型槽,带滚花
≥ 1.2 1.0−2.0
自保护(无气) V 型槽,带滚花
≥ 1.6 2.0−3.0
U 型槽
1.0 0.5−1.0
1.2 1.0−1.5
1.4 1.5−2.0
≥ 1.6 2.0−2.5



压力过大会压平焊丝,并损坏焊丝镀层或药芯。压力过大还会导致不必要的送丝轮磨损和增加变速箱负荷。

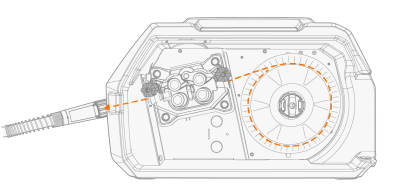

8. 按下送丝按钮以将填充焊丝推入焊枪中。当焊丝到达焊枪导电嘴时停止。

>>在 X5 Wire Feeder 200 中,送丝按钮位于控制面板中。

当焊丝到达导电嘴并离开喷枪时,请注意。
9. 焊接前,请确保控制面板上的焊接参数和设置符合您的焊接设置。

>>有关更多信息,请参见使用 X5 Manual 控制面板使用 X5 AP/APC 控制面板



焊丝盘轴和轮毂 (200)
