安装和更换焊丝 (X5 WF 300)

本节介绍如何在 X5 Wire Feeder 300 上安装焊丝和盘轴。

在安装焊丝盘之前,先将焊枪安装到送丝机。
更换焊丝盘时,请先从焊枪和送丝机构上取下剩余的焊丝,然后再取下焊丝盘。
务必确保送丝轮适用于相关焊丝(直径和材料)。另请参见安装和更换送丝轮

要拆除焊丝盘:

1. 打开送丝机顶盖。

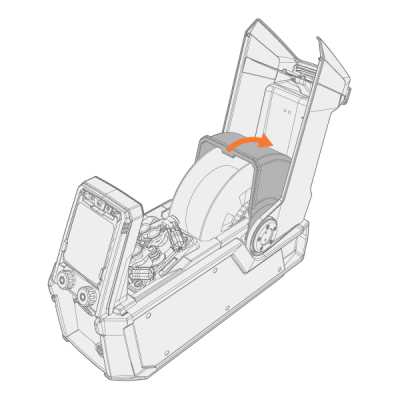

2. 将焊丝盘锁定盖板推到后面。

3. 从送丝机上拆下焊丝盘。

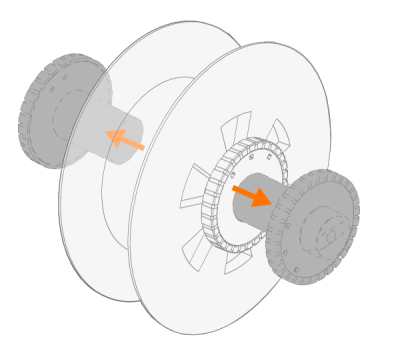

4. 要拆除焊丝盘制动器轮毂,请松开制动器中心的焊丝盘制动张紧旋钮,并拉动制动器的两半使之分离。

要安装新的焊丝盘:

1. 打开送丝机顶盖和焊丝盘锁定盖板。
2. 将焊丝盘制动器的两半在焊丝盘内部推到一起,使其安装到新焊丝盘上。转动制动器中心的张紧旋钮将它们固定在一起。
将焊丝盘制动器中心与焊丝盘卷轴相连,使张紧旋钮位于正面的右侧。
3. 将焊丝盘放到其托座中。

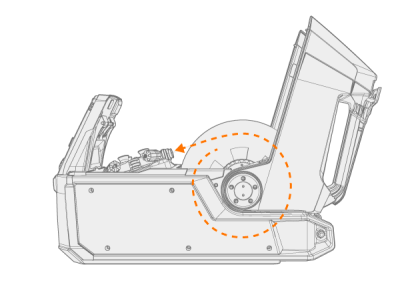

确保焊丝盘面朝正确方向,填充焊丝从焊丝盘顶部送至送丝轮。

4. 关闭焊丝盘锁定盖板,将焊丝盘固定到位。

要装入焊丝:

1. 从焊丝盘上松开焊丝末端,切除变形部分,使末端变直。
确保松开时焊丝不会从焊丝盘侧边散出。
2. 修整焊丝头使其变得平滑。

焊丝头的锋利边缘可能会损坏送丝导管。

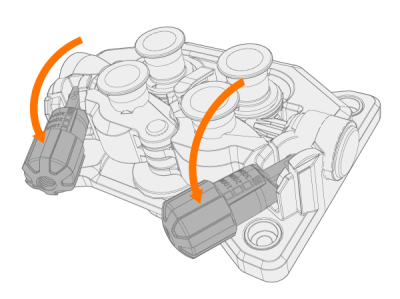

3. 松开压力臂以将送丝轮分开。

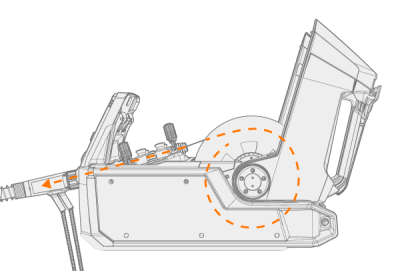

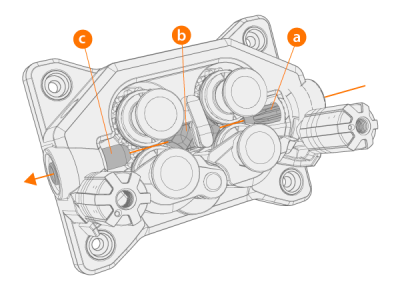

4. 将焊丝从进口管 (a) 和中间的送丝导管 (b) 引导至出口导管 (c) 中,这会把焊丝送入焊枪。

5. 用手把焊丝推到焊枪内,使焊丝到达送丝导管(大约 20 厘米)。

6. 关闭压力臂,使焊丝锁定在送丝轮之间。确认焊丝位于送丝轮槽内。

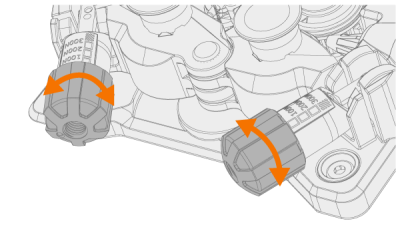

7. 使用压力调节轮调节送丝轮的压力。一对送丝轮的压力应相等。

压柄上的刻度尺表示施加到送丝轮上的压力。根据下表调节送丝轮的压力。



焊丝 送丝轮轮廓 焊丝直径 (mm) 调节 (x100N)
实心铁/不锈钢 V 型槽

0.8−1.0 1.5−2.0
≥ 1.2 2.0−2.5
金属和药芯 V 型槽,带滚花
≥ 1.2 1.0−2.0
自保护(无气) V 型槽,带滚花
≥ 1.6 2.0−3.0
U 型槽
1.0 0.5−1.0
1.2 1.0−1.5
1.4 1.5−2.0
≥ 1.6 2.0−2.5



压力过大会压平焊丝,并损坏焊丝镀层或药芯。压力过大还会导致不必要的送丝轮磨损和增加变速箱负荷。

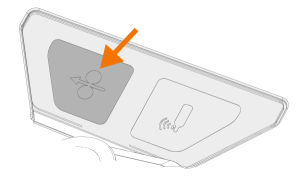

8. 按下送丝按钮以将填充焊丝推入焊枪中。当焊丝到达焊枪导电嘴时停止。

当焊丝到达导电嘴并离开喷枪时,请注意。
9. 焊接前,请确保控制面板上的焊接参数和设置符合您的焊接设置。

>>有关更多信息,请参见使用 X5 Manual 控制面板使用 X5 AP/APC 控制面板



焊丝盘轴和轮毂 (300)
