X5 Wire Feeder HD300

Detta avsnitt beskriver X5 Wire Feeder HD300.

Modellspecifika variationer kan förekomma.

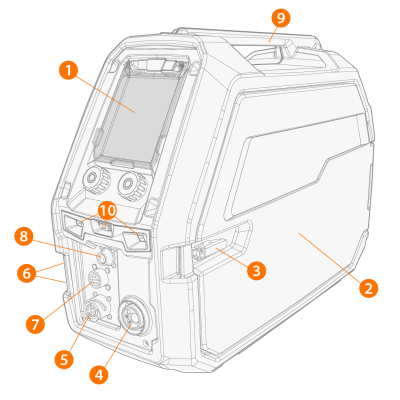

X5 Wire Feeder HD300:

1. Funktionspanel (och skyddslock med gångjärn)

>>  För mer information om funktionspanelen till X5 Wire Feeder 300 Manual, se vidare i Manuell funktionspanel:.

>>  För mer information om funktionspanelen till X5 Wire Feeder 300 AP/APC, se AP/APC funktionspanel.

2. Dörr till trådmatarverk
Håll trådmatarverket stängt under svetsningen för att minska risken för skador eller elstötar. Håll matarverket stängt även vid då det inte används för att hålla insida ren.
3. Trådmatarverkets dörrlås
4. Euro-koppling för anslutning av svetsledare
5. Anslutning för manöverkabel
6. Kylvätskeinlopp/-utlopp (färgkodad)
7. Synkroniseringsanslutning för mellanmatarverk
Se vidare i AP/APC funktionspanel: Inställningar för en fullständig lista över mellanmatarverk som stöds.
8. Endast AP/APC-modeller: Kontakt för spänningsavkännande kabel
9. Handtag
Det går att hänga upp utrustningen i handtaget med särskilda upphängningstillbehör (t.ex. för att lyfta eller förflytta).
10. LED-arbetsbelysning med strömbrytare i mitten

>>  Strömbrytare fö belysning: Första trycket tänder belysningen (full ljusstyrka), andra trycket minskar belysningen (medium ljusstyrka), tredje trycket släcker belysningen

>>  Ett inbyggt batteri ingår (batteriet laddas när utrustningen är ansluten till elnätet).

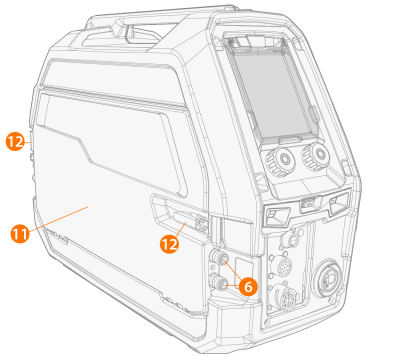

11. Lucka till mellanledarens kopplingsskåp
12. Kopplingsskåpets locklås

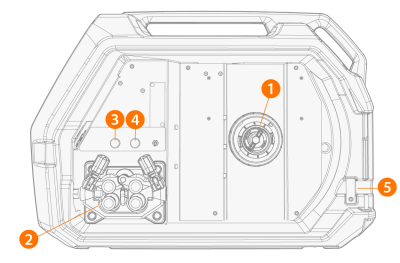

Insida trådmatarverk (trådmatarverkets skåp)

1. Nav för trådbobin

>>  För mer information om trådbobin, se Installation och byte av tråd/rörelektrod (X5 WF HD300).

2. Trådmatarverkets matarhjulsenhet
3. Knapp för gastest

>>  Testa skyddsgasflödet och spola ur gasslangen.

4. Knapp för långsam trådutmatning

>>  Matar tillsatsmaterialet framåt (utan ljusbågen tänd).

5. Öppning för trådledare till trådtunna (tillval)
6. USB-anslutning

>>  För uppdatering av programvara/firmware.

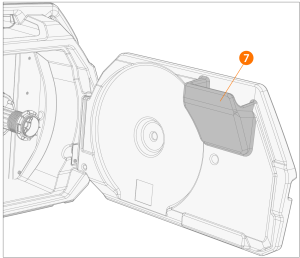

7. Förvaringsutrymme för delar

>>  För tillfällig förvaring av mindre föremål.

Om den inbyggda rotametern för skyddsgas (tillval) används sitter även den i trådmatarverkets skåp.

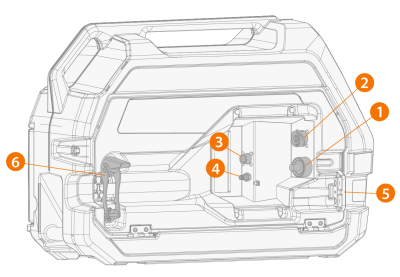

Insidan av trådmatarverk (kopplingsskåp för mellanledare)

1. Anslutning för svetsströmkabel
2. Anslutning för manöverkabel
3. Anslutning för spänningsavkännande kabel
4. Anslutning för skyddsgasslang
5. Monteringsspår för kylvätskeslangar
6. Dragavlastare för mellanledare (justerbar)

För installation och anslutning av kablarna se vidare i X5 mellanledare och Installera kablar.

På X5 Wire Feeder HD300 öppnas trådmatarverkets skåplucka på sidan. Det här bör noteras när du överväger att installera dubbla trådmatarverk på en vridbord för dubbla matarverk.
