Installera kablar
Anslut först mellanledaren till trådmatarverket och därefter till strömkällan. För beskrivning av anslutningarna och deras placering, se X5 Wire Feeder 200, X5 Wire Feeder 300 eller X5 Wire Feeder HD300 (beroende av modellen på ditt trådmatarverk).

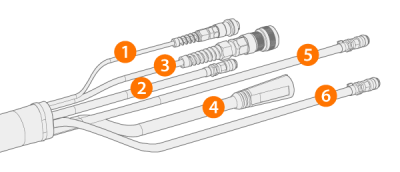

Ansluta mellanledare till trådmatarverket

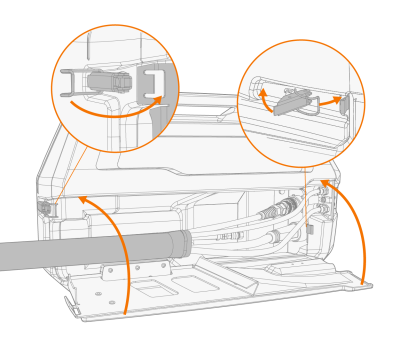

| 1. | Öppna kabelskåpets lucka för att du ska kunna se anslutningarna. |
| 2. | Anslut svetsströmkabeln (4) till trådmatarverket. Tryck in kabeln så långt det går och vrid kopplingen medurs för att dra åt kabeln så att den sitter fast. |
|
Dra åt svetsströmkabeln så mycket du kan för hand. Om svetsströmkabeln sitter löst, kan det leda till överhettning. |
| 3. | Tryck skyddsgasslangen (2) mot slangkopplingen så att den låses fast. |
| 4. | Anslut styrkabeln (3) till kontakten. Vrid hylsan medurs så att den låses fast. |

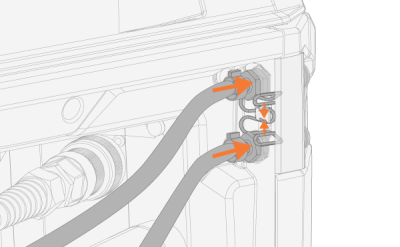

| 5. | Om kylenhet är installerad, placera kylvätskeslangarnas anslutningar (5, 6) i slitsen och genom öppningen. |
>> Tryck ihop fjäderfästet så att slanganslutningarna sitter på plats. När du har lossat fjäderfästet, se till att det låses på plats i spåren i slangkopplingen.

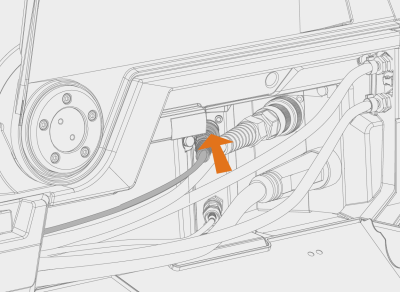

| 6. | Om du använder den spänningsavkännande kabeln (1) ansluter du den till motsvarande kontakt inuti skåpet. |
|
Den separata spänningsavkännande kabeln stöds endast av Pulse+ strömkällor. |
| 7. | Säkra mellanledarens dragavlastare. |

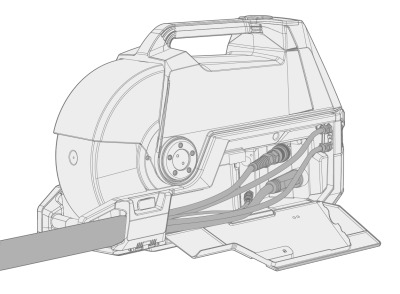

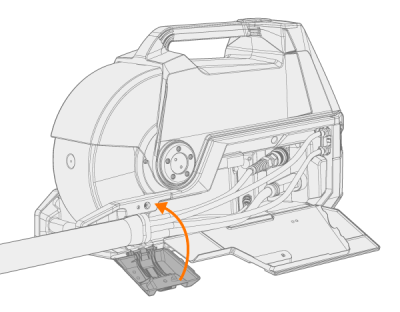

>> X5 Wire Feeder 200: Placera kabeln i slitsen på trådmatarverket och säkra den på plats genom att stänga och låsa luckan.
>> X5 Wire Feeder 300: Placera kabelns dragavlastarblock i slitsen på trådmatarverket och sätt fast det genom att stänga och låsa spärren på dragavlastaren.
|
|

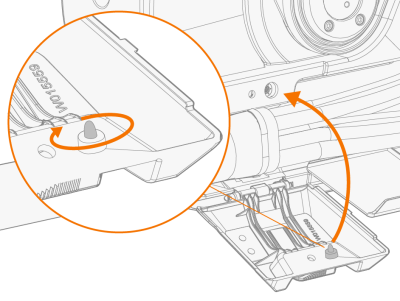

Kontrollera att den expanderande låsanordningen är åtdragen och dra åt vid behov: |

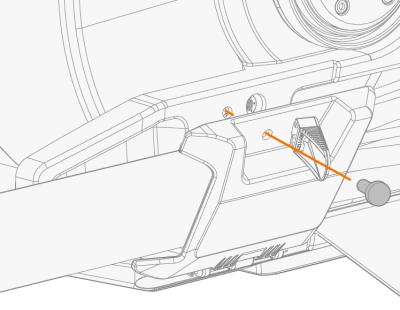

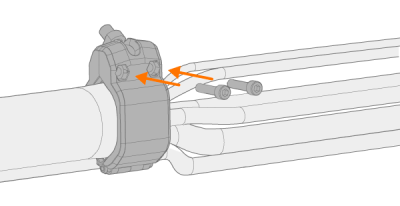

Tips: Ett extra X5 Wire Feeder 300 dragavlastningsfäste (M6x16-skruv), finns som tillval: |

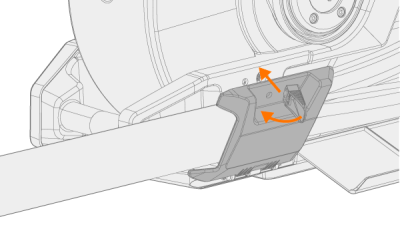

| 8. | X5 Wire Feeder 300: Stäng och lås kabelskåpets dörr. |
|
|
När du ansluter kablarna till trådmatarverket, dra kablarna så att luckan till kabelskåpet kan stängas ordentligt. |
|
Mellanledarkabeln blir het under svetsning. Håll luckan till trådmatarverkets kabelskåp stängd vid svetsning. Hantera kablarna med försiktighet om du öppnar skåpdörren direkt efter svetsning. |
Ansluta mellanledare och återledare till strömkälla
| 1. | Fäst kabelns dragavlastare (1) på den bakre fästplattan. |
| 2. | Anslut svetsströmkabeln till pluskontakten (+) (2) på strömkällan. |
| 3. | Anslut återledaren till minuskontakten (-) (5) på strömkällan. |
| 4. | Anslut styrkabeln (3) till strömkällan. |
| 5. | Anslut skyddsgasslangen (4) till gasflaskan. |

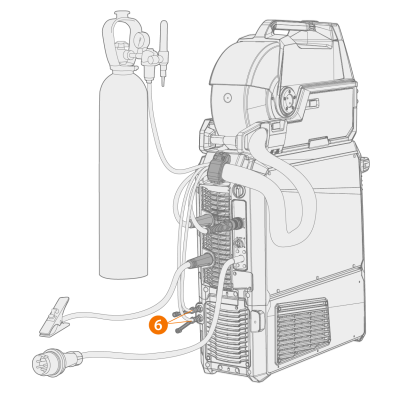

| 6. | Om kylenhet är installerad (tillval). anslut kylvätskeslangarna (6). Slangarna är färgkodade. |

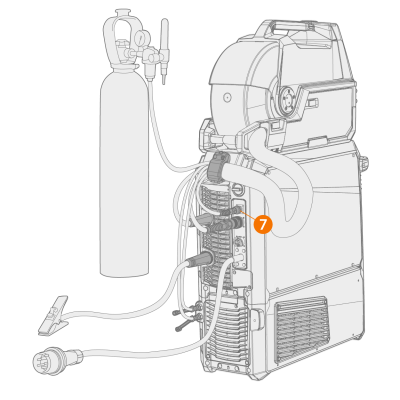

| 7. | Endast Pulse+ strömkälla: Om du använder den spänningsavkännande kabeln ansluter du den till kontakten (7) på strömkällans baksida. |
|
|
För de flesta MIG/MAG-applikationer och tillsatsmaterial ansluts trådmatarverkets svetsströmkabel till strömkällans pluspol. Polariteten kan väljas genom att svetsströmkabeln och återledare ansluts till antingen minuspolen (-) eller pluspolen (+) på strömkällan. |
|
|
Vid TIG-svetsning måste polariteten (+/-) växlas. Polariteten kan väljas genom att svetsströmkabeln och återledare ansluts till antingen minuspolen (-) eller pluspolen (+) på strömkällan. |
|
|
För installation av dubbla trådmatarverk, använd mellanledare som är avsedd för två trådmatarverk. |
|
|
Kontrollera att du anslutit och dragit åt alla kablar ordentligt. |

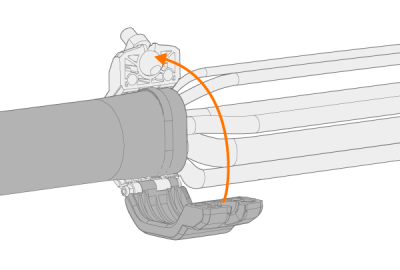

Borttagning och byte av dragavlastare på mellanledarens ände mot strömkällan:
| 1. |
|
| 2. |
|
