X5 Wire Feeder 300

I det här avsnittet beskrivs X5 Wire Feeder 300 Manual och 300 AP/APC.

Modellspecifika variationer kan förekomma.

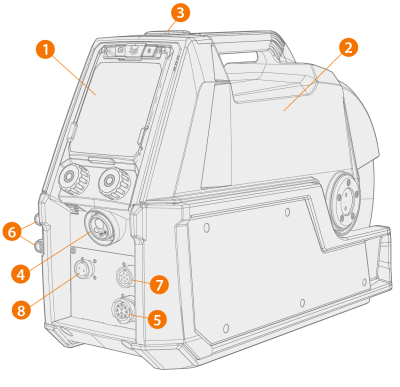

1. Funktionspanel (och skyddslock med gångjärn)

>>  För mer information om funktionspanelen till X5 Wire Feeder 300 AP/APC, se AP/APC funktionspanel.

>>  För mer information om funktionspanelen till X5 Wire Feeder 300 Manual, se vidare i Manuell funktionspanel:.

2. Skyddslock

>>  Dörr till trådmatarverk

>>  Handtag

Håll trådmatarverkets skyddslock stängt under svetsningen för att minska risken för skador eller elstötar. Håll den övre luckan stängd även vid andra tillfällen för att hålla trådmatarverkets insida ren.
Handtaget är avsett för manuell transport vid korta avstånd. Det är tillåtet att tillfälligt hänga upp utrustningen i handtaget med selar (t.ex. vid förflyttning).
3. Lås till skyddslock
4. Euro-koppling för svetspistol
5. Anslutning för manöverkabel
6. Kylvätskeinlopp/-utlopp (färgkodad)
7. Synkroniseringsanslutning för mellanmatarverk
8. Endast X5 Wire Feeder 300 AP/APC: Anlutning för spänningsavkänningskabel
Se funktionspanelens inställningar för de mellanmatarverk som stöds.

Insida trådmatarverk (trådmatarskåp)

1. Trådbobin

>>  För mer information om trådbobinerna, se vidare i Trådbobiner och nav (300).

2. Trådbobinens låsskydd
3. Trådmatarverkets matarhjulsenhet
4. Knapp för långsam trådutmatning

>>  Matar tråd/rörelektroden framåt (utan ljusbågen tänd).

5. Knapp för gastest

>>  Testa skyddsgasflödet och spola ur gasslangen.

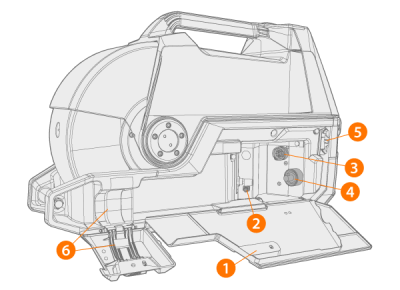

Insidan av trådmatarverk (skåp för mellanledare nätkabel)

1. Dörr och lås till skåp för mellanledare nätkabel
2. Koppling till skyddsgasslang
3. Anslutning för manöverkabel
4. Anslutning för svetsströmkabel
5. Monteringsspår för kylvätskeslang
6. Dragavlastare för mellanledare

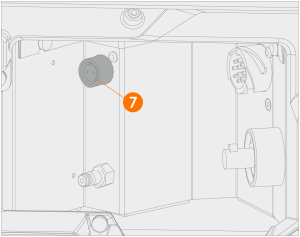

7. X5 Wire Feeder 300 AP/APC: Spänningsavkännande anslutning för mellanledare

För installation och anslutning av kablarna, se vidare i X5 mellanledare och Installera kablar.

Om den inbyggda rotametern för skyddsgas (tillval) ingår sitter även den i mellanledarens kopplingsskåp.

Monteringstillbehör för trådmatarverk

X5 Wire Feeder 300 kan installeras ovanpå X5 strömkälla med följande valbara monteringstillbehör:

• Fasta monteringsplattor och låsmekanism för ett trådmatarverk
• Vridplatta med låsmekanism för ett trådmatarverk
• Dubbel vridplatta med två låsmekanismer för två trådmatarverk
• Avlastningsarm för ett trådmatarverk.
