X5 mellanledare

Mellanledare för X5 FastMig finns i flera olika längder och konfigurationer för att passa din utrustningskonfiguration.

För installation av mellanledare, se Installation av kablar (X5 WF 200, X5 WF 300, X5 WF HD300) och Installera kablar (X5 WF HD200).

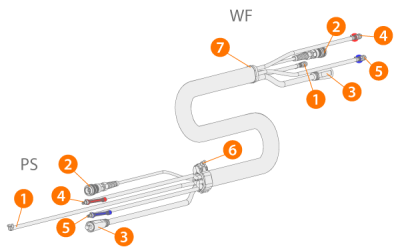

Med vattenkylning

(PS = mellanledarens ände mot strömkällan, Power Source, WF = mellanledarens ände mot trådmatarverket, Wire Feeder.)

1. Skyddsgasslang
2. Styrkabel
3. Svetsströmskabel
4. Kylvätskeslang (utlopp/inlopp, färgkodad)
5. Kylvätskeslang (utlopp/inlopp, färgkodad)
6. Dragavlastningshylsa (vid änden mot strömkällan)
7. Dragavlastningsblock (vid änden mot trådmatarverket).

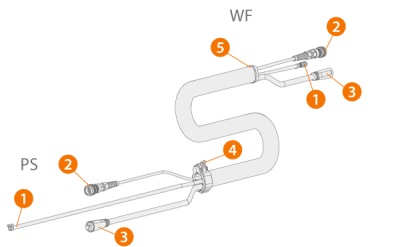

Utan vattenkylning

(PS = mellanledarens ände mot strömkällan, Power Source, WF = mellanledarens ände mot trådmatarverket, Wire Feeder.)

1. Skyddsgasslang
2. Styrkabel
3. Svetsströmskabel
4. Dragavlastningshylsa (vid änden mot strömkällan)
5. Dragavlastningsblock (vid änden mot trådmatarverket).

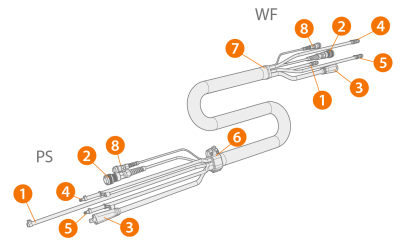

Med spänningsavkännande kabel och vattenkylning

(PS = mellanledarens ände mot strömkällan, Power Source, WF = mellanledarens ände mot trådmatarverket, Wire Feeder.)

1. Skyddsgasslang
2. Styrkabel
3. Svetsströmskabel
4. Kylvätskeslang (utlopp/inlopp, färgkodad)
5. Kylvätskeslang (utlopp/inlopp, färgkodad)
6. Dragavlastningshylsa (vid änden mot strömkällan)
7. Dragavlastningsblock (vid änden mot trådmatarverket)
8. Spänningsavkännande kabel.

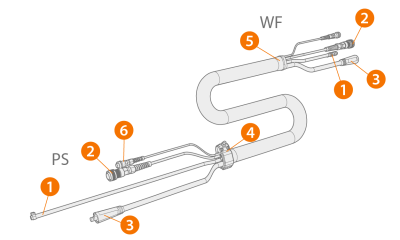

Med spänningsavkännande kabel, utan vattenkylning

(PS = mellanledarens ände mot strömkällan, Power Source, WF = mellanledarens ände mot trådmatarverket, Wire Feeder.)

1. Skyddsgasslang
2. Styrkabel
3. Svetsströmskabel
4. Dragavlastningshylsa (vid änden mot strömkällan)
5. Dragavlastningsblock (vid änden mot trådmatarverket)
6. Spänningsavkännande kabel.

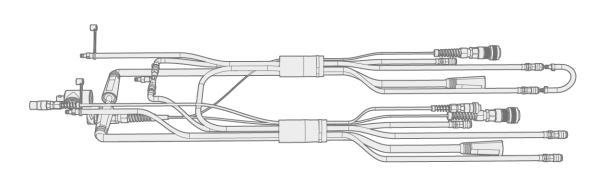

Adapterkabel för installation av dubbla trådmatarverk

Adapterkabeln för dubbla trådmatarverk delar upp en mellanledare på två trådmatarverk

Specifikationer för mellanledare

Kabel Kabeltyp*

Kabellängd

 Kylning Anslutningstyper
X57002MW 70 mm2 2 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X57005MW 70 mm2 5 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X57010MW 70 mm2 10 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X57015MW 70 mm2 15 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X57020MW 70 mm2 20 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X57030MW 70 mm2 30 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X57040MW 70 mm2 40 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X57002MG 70 mm2 2 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X57005MG 70 mm2 5 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X57010MG 70 mm2 10 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X57015MG 70 mm2 15 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X57020MG 70 mm2 20 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X57025MG 70 mm2 25 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X57030MG 70 mm2 30 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X57035MG 70 mm2 35 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X57005MWV 70 mm2 5 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström), 2-stifts (spänningsavkänning)
X57010MGV 70 mm2 10 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström), 2-stifts (spänningsavkänning)
X57010MWV 70 mm2 10 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström), 2-stifts (spänningsavkänning)
X57002MGV 70 mm2 2 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström), 2-stifts (spänningsavkänning)
X57002MWV 70 mm2 2 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström), 2-stifts (spänningsavkänning)
X57005MGV 70 mm2 5 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström), 2-stifts (spänningsavkänning)
X57020MGV 70 mm2 20 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström), 2-stifts (spänningsavkänning)
X57020MWV 70 mm2 20 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström), 2-stifts (spänningsavkänning)
X57030MGV 70 mm2 30 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström), 2-stifts (spänningsavkänning)
X57030MWV 70 mm2 30 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström), 2-stifts (spänningsavkänning)
X59502MW 95 mm2 2 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X59502MWV 95 mm2 2 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström), 2-stifts (spänningsavkänning)
X59505MW 95 mm2 5 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X59510MW 95 mm2 10 m Vattenkyld 10-stifts (kontroll), snabbkoppling (vatten/gas), DIX (ström)
X59502MG 95 mm2 2 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X59505MG 95 mm2 5 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)
X59510MG 95 mm2 10 m Gaskyld 10-stifts (kontroll), snabbkoppling (gas), DIX (ström)

* Svetsströmskabel
