Installera kablar (X5 WF HD200)

Anslut först mellanledaren till trådmatarverket och därefter till strömkällan. För beskrivning och placering av anslutningarna, se X5 Wire Feeder HD200.

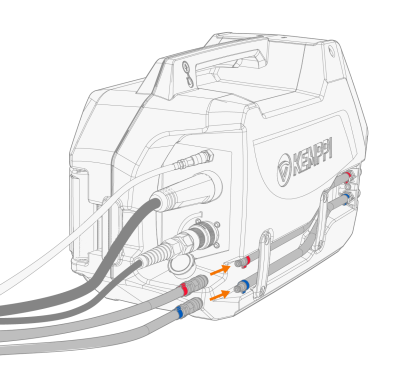

Ansluta mellanledare till trådmatarverket

1.

Anslut svetsströmkabeln till strömkällan. Tryck in kabeln så långt det går och vrid kopplingen medurs för att dra åt kabeln så att den sitter fast.

Dra åt svetsströmkabeln så mycket du kan för hand. Om svetsströmkabeln sitter löst, kan det leda till överhettning.

2.

Skjut in skyddsgasslangen i skyddsgasslangens anslutning så att den låses fast.

3.

Anslut styrkabeln till kontakten. Vrid hylsan medurs så att den låses fast.

4.

Om du har kylenheten som tillval, anslut kylvätskeslangarna till slanganslutningarna för fortsättning. Utlopps- och inloppsanslutningarna är färgkodade.

5.

Säkra mellanledarens dragavlastare.

>>  Lossa skruvarna till dragavlastningsblocket för att öppna den övre sektionen. Placera sedan kabelpaketet på blocket och säkra det genom att stänga den övre delen och sätta tillbaka skruvarna.

>>  Om det inte redan är gjort ska du ansluta dragavlastningsblocket till gränssnittet på trådmatarverkets baksida.

När du ansluter kablarna till trådmatarverket ska du dra kablarna snyggt.

Mellanledaren värms upp under svetsning, kablarna måste hanteras med försiktighet.

Ansluta mellanledare och återledare till strömkälla

1.

Fäst kabelns dragavlastare (1) på den bakre fästplattan.

2.

Anslut svetsströmkabeln till pluskontakten (+) (2) på strömkällan.

3.

Anslut återledaren till minuskontakten (-) (5) på strömkällan.

4.

Anslut styrkabeln (3) till strömkällan.

5.

Anslut skyddsgasslangen (4) till gasflaskan.

6.

Om kylenhet är installerad (tillval). anslut kylvätskeslangarna (6). Slangarna är färgkodade.

För de flesta MIG/MAG-applikationer och tillsatsmaterial ansluts trådmatarverkets svetsströmkabel till strömkällans pluspol. Polariteten kan väljas genom att svetsströmkabeln och återledare ansluts till antingen minuspolen (-) eller pluspolen (+) på strömkällan.

Vid TIG-svetsning måste polariteten (+/-) växlas. Polariteten kan väljas genom att svetsströmkabeln och återledare ansluts till antingen minuspolen (-) eller pluspolen (+) på strömkällan.

För installation av dubbla trådmatarverk, använd mellanledare som är avsedd för två trådmatarverk.

Kontrollera att du anslutit och dragit åt alla kablar ordentligt.

Byte av dragavlastare

Borttagning och byte av dragavlastare på mellanledarens ände mot strömkällan:

1.

2.
