X5 Wire Feeder HD200

I detta avsnitt beskrivs strukturen på X5 Wire Feeder HD200 Manual, AP och APC.

Håll trådmatarverkets skyddande lock stängt under svetsningen för att minska risken för skada eller elstöt. Håll de skyddande locket stängt även vid andra tillfällen för att hålla trådmatarverkets insida ren.

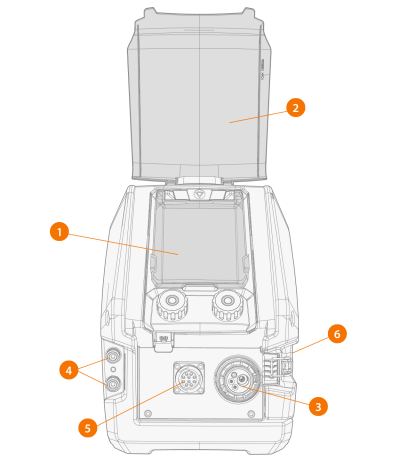

1. Funktionspanel (och skydd för funktionspanelens display *)

>>  För mer information om funktionspanelen till X5 Wire Feeder HD200 Manual, se vidare i Funktionspanel för X5 WF 300 Manual och HD200 Manual.

>>  För mer information om funktionspanelen till X5 Wire Feeder HD200 AP/APC, se AP/APC funktionspanel.

2. Kontrollpanelens lock
3. Euro-koppling för anslutning av svetsledare
4. Kylvätskeinlopp/-utlopp (färgkodad)
5. Anslutning för styrkabel (10-polig)
6. Skåp för trådmatning och lås för skåpdörr.

* Skydden till displayen och funktionspanelen ingår som standard. Båda kan tas bort enligt dina krav.

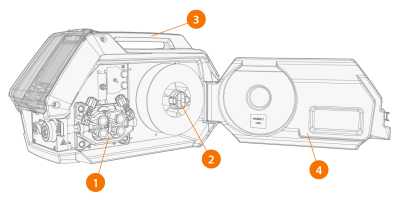

Skåp för trådmatning

1. Trådmatarverkets matarhjulsenhet
2. Nav för trådbobin

>>  För mer information om trådbobinerna, se vidare i Trådbobin och nav (200).

3. Handtag för trådmatarverk
4. Dörr till trådmatarverk

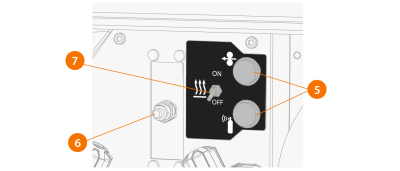

5. Knappar för trådinmatning och gastest
6. Regulator för gasflödesregulator för skyddsgas
7. Omkopplare för skåpvärmare (skåpvärmare är tillval).
En separat modellversion med en inbyggd rotameter för gas finns också tillgänglig. I det fallet ersätts gasflödesregulatorn med rotameterns ratt och skala.

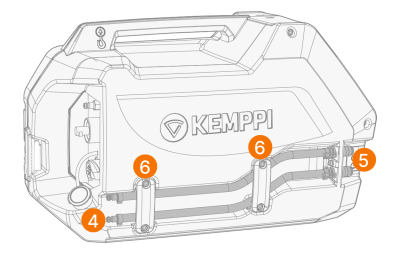

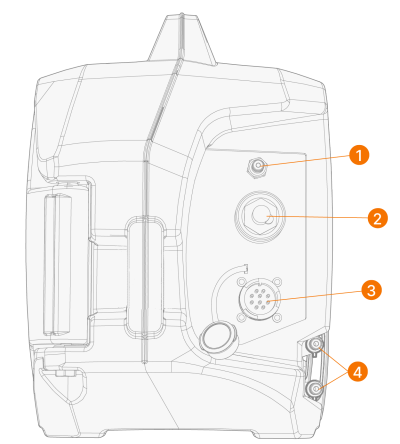

Kontakter för mellanledaren.

1. Anslutning för skyddsgasslang
2. Anslutning för svetsströmkabel (DIX)
3. Anslutning för manöverkabel
4. Anslutningar för kylmedelsslangar *.
5. Hållare för kylvätskeslangarnas in- och utlopp
6. Fästen för slangar för kylmedel.

* Med trådmatarverket X3 HD200 är slangarna för kylmedel anslutna till fortsättningsslangarna som är trådledda framtill.

För installation och anslutning av kablarna, se vidare i X5 mellanledare och Installera kablar (X5 WF HD200).

Monteringstillbehör för trådmatarverk

X5 Wire Feeder HD200 kan utrustas med skyddsmedar för trådmatarverk för ytterligare skydd och installationsalternativ. När skyddsmedar används kan X5 Wire Feeder HD200 också installeras ovanpå X5 strömkällor med samma tillbehörssatser för fastsättning som för X5 Wire Feeder 300. Med skyddsmedarna är det också möjligt att ansluta direkt till trådmatarverket och den 2-hjuliga vagnen.
