X5 Wire Feeder 200
I det här avsnittet beskrivs strukturen för X5 Wire Feeder 200 Manual.
|
Håll trådmatarverkets skyddande lock stängt under svetsningen för att minska risken för skada eller elstöt. Håll de skyddande locket stängt även vid andra tillfällen för att hålla trådmatarverkets insida ren. |
|
|
Handtaget är avsett för manuell transport vid korta avstånd. Det är tillåtet att tillfälligt hänga upp utrustningen i handtaget med selar (t.ex. vid förflyttning). |
>> För mer information om funktionspanelen till X5 Wire Feeder 200 Manual, se vidare i Manuell funktionspanel:.
|
2.
|
Euro-koppling för svetspistol |
|
3.
|
Kylvätskeinlopp/-utlopp (färgkodad) |
|
4.
|
Anslutning för manöverkabel |
|
5.
|
Trådmatarverkets skåpsida |
|
6.
|
Mellanledarens skåpsida |

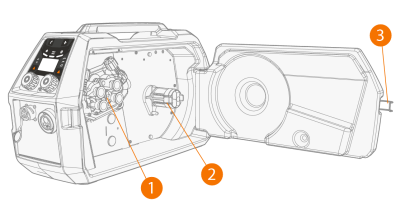

Insidan av trådmatarverket (trådmatarskåp)
|
1.
|
Trådmatarverkets matarhjulsenhet |
>> För mer information om trådbobinerna, se vidare i Trådbobin och nav (200).
|
3.
|
Spärr till skåpdörr för trådmatarverk |

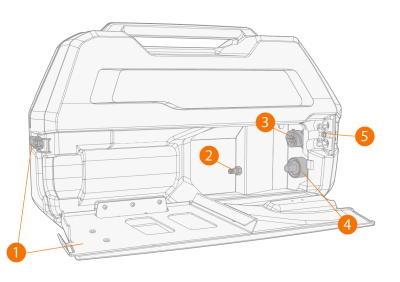

Insidan av trådmatarverk (skåp för mellanledare nätkabel)
|
1.
|
Skåplucka för mellanledare och låsspärr |
>> Den bakre delen av luckan fungerar också som en dragavlastning för mellanledaren
|
2.
|
Koppling till skyddsgasslang |
|
3.
|
Anslutning för manöverkabel |
|
4.
|
Anslutning för svetsströmkabel |
|
5.
|
Monteringsspår för kylvätskeslang |
För installation och anslutning av kablarna se vidare i X5 mellanledare och Installera kablar.
Monteringstillbehör för trådmatarverk
X5 Wire Feeder 200 kan utrustas med en stålrörsram för extra skydd och installationsalternativ. När stålrörsramen används, kan X5 Wire Feeder 200 också installeras ovanpå X5-strömkällorna med samma valfria tillbehörssatser som med X5 Wire Feeder 300.
