Manuell funktionspanel:

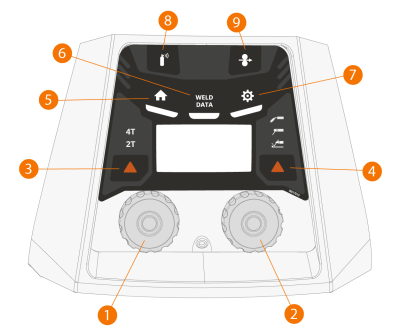

I det här avsnittet beskrivs inställningarna och funktionerna på X5 Wire Feeder 200 Manual funktionspanel (X5 FP 200R).

1.

Vänster kontrollratt

2.

Höger kontrollratt

3.

Val av avtryckarlogik (2T/4T)

4.

Val av process (MIG/MMA/mejsling/TIG)

5.

Hemknapp (standardläge för svetsning)

6.

Knapp för svetsdata

7.

Knapp för inställningar

8.

Knapp för gastest

9.

Knapp för trådutmatning



För användning av funktionspanelen, se vidare i Använda X5 Manual funktionspanel.
