Använda X5 Manual funktionspanel
Funktionspanelerna för X5 Wire Feeder 200 och 300 Manual innehåller de viktigaste funktionerna för MIG/MAG-svetsning, med möjlighet att även använda X5 FastMig för TIG (DC)/MMA-svetsning och bågluftsmejsling.

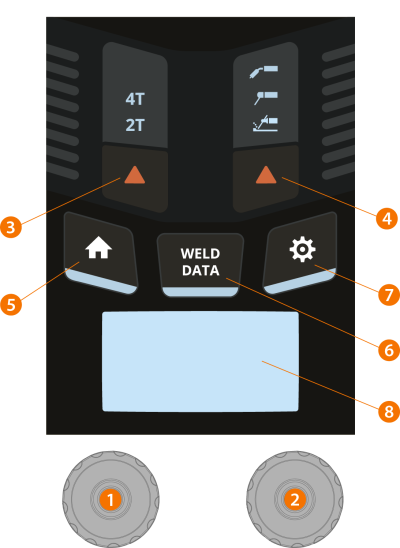

X5 Wire Feeder 300 Manual funktionspanel (X5 FP 300R)
| 1. | Vänster kontrollratt |
>> I MIG-läge: Trådmatningshastighet
>> I MMA-läge: Justering av svetsström
>> I Bågluftmejslingsläge: Strömjustering
| 2. | Höger kontrollratt |
>> I MIG-läge: Justering av svetsspänning
>> I MIG-läge (tryckknapp): Växla mellan svetsspänning och justering av dynamik
>> I MMA-läge: Justering av Dynamik
| 3. | Val av avtryckarlogik |
>> Växlar mellan 2T- och 4T-avtryckarlogik
| 4. | Val av svetsprocess/driftläge |
>> Växlar mellan MIG-, MMA- och bågluftmejslingsläge
>> Lång tryckning för TIG-läge
| 5. | Knapp för startvy |
>> Växlar till standardsvetsvy/-läge
| 6. | Knapp för svetsdata |
>> Visar varaktighet, ström och spänning för den senaste svetsen
| 7. | Knapp för inställningsmeny |
| 8. | Huvuddisplay |
>> Visar trådmatningshastighet, ström och/eller spänning (vad som visas beror på vilken svetsprocess som valts).
För att ändra funktionslpanelens inställningar och svetsparametrar, se Manuell funktionspanel: Inställningar.
Säkerhetslås: Genom att trycka länge på inställningsrattarna 1 och 2 samtidigt kan enheten säkerhetslåsas. Detta förhindrar oavsiktlig svetsning och drift av enheten utan att behöva stänga av utrustningen. Lås upp enheten genom att trycka på inställningsrattarna 1 och 2 samtidigt i 2 sekunder.
X5 Wire Feeder 200 Manual funktionspanel (X5 FP 200R)
| 1. | Vänster kontrollratt |
>> I MIG-läge: Trådmatningshastighet
>> I MMA-läge: Justering av svetsström
>> I Bågluftmejslingsläge: Strömjustering
| 2. | Höger kontrollratt |
>> I MIG-läge: Justering av svetsspänning
>> I MIG-läge (tryckknapp): Växla mellan svetsspänning och justering av dynamik
>> I MMA-läge: Justering av Dynamik
| 3. | Val av avtryckarlogik |
>> Växlar mellan 2T- och 4T-avtryckarlogik
| 4. | Val av svetsprocess/driftläge |
>> Växlar mellan MIG-, MMA- och bågluftmejslingsläge
>> Lång tryckning för TIG-läge
| 5. | Knapp för startvy |
>> Växlar till standardsvetsvy/-läge
| 6. | Knapp för svetsdata |
>> Visar varaktighet, ström och spänning för den senaste svetsen
| 7. | Knapp för inställningsmeny |
| 8. | Knapp för gastest |
>> Testar skyddsgasflödet och spolar ur gasslangen
| 9. | Knapp för trådutmatning |
>> Matar tråd/rörelektroden framåt (med ljusbågen släckt).
| 10. | Huvuddisplay |
>> Visar trådmatningshastighet, ström och/eller spänning (vad som visas beror på vilken svetsprocess som valts).
För att ändra funktionslpanelens inställningar och svetsparametrar, se Manuell funktionspanel: Inställningar.
Säkerhetslås: Genom att trycka länge på inställningsrattarna 1 och 2 samtidigt kan enheten säkerhetslåsas. Detta förhindrar oavsiktlig svetsning och drift av enheten utan att behöva stänga av utrustningen. Lås upp enheten genom att trycka på inställningsrattarna 1 och 2 samtidigt i 2 sekunder.
