Installation och byte av tråd/rörelektrod (X5 WF HD300)
Detta avsnitt beskriver hur man installerar tillsatsmaterial och bobin i X5 Wire Feeder HD300.
|
Anslut svetspistolen till trådmatarverket innan du installerar trådbobinen. |
|
|
När du byter trådbobin, ta bort kvarvarande tråd ur svetspistolen och trådmatningsmekanismen innan du tar bort trådbobinen. |
Så här tar du bort trådbobinen:
|
1.
|
Öppna trådmatarverkets skåp. |
|
2.
|
Lossa och ta bort bobinfästet och ta bort trådbobinen. |
Så här installerar du en ny trådbobin:
|
1.
|
Öppna trådmatarverkets skåp. |
|
2.
|

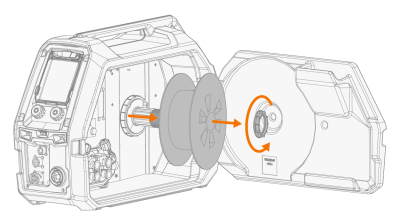

Sätt in trådbobinen på bobinnavet. Sätt trådbobinen på plats genom att sätta in och dra åt bobinfästet. |
|
Kontrollera att bobinen sitter åt rätt håll och att tillsatsmaterialet löper från bobinens undersida till matarhjulen. |
|
3.
|
Justera bobinbromsen vid behov genom att vrida bobinbromsens vred i mitten av bobinnavet. |
Så här installerar du tillsatsmaterialet:
|
1.
|
Frigör änden på tråden från bobinen och kapa av eventuell deformerad bit så att änden blir rak. |
|
|
Kontrollera att tråden inte åker av bobinen när du släpper den. |
|
2.
|
Fila av änden på tråden så att den blir jämn. |
|
Vassa kanter på trådänden kan skada trådledaren. |
|
3.
|

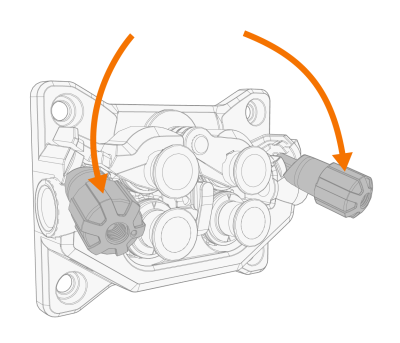

Frigör tryckarmarna så att du kan flytta isär matarhjulen. |
|
4.
|

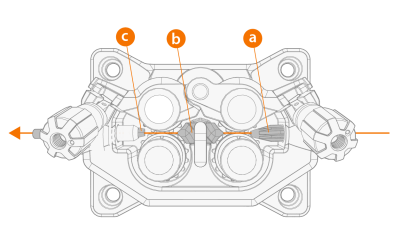

För in tillsatsmaterialet genom inloppsröret (A) och det mellersta styrröret (b) och in i utloppsröret (c), som matar in tråden i svetspistolen. |
|
5.
|
Tryck in tillsatsmaterialet för hand i pistolen så att tråden når trådledaren (cirka 20 cm). |
|
6.
|

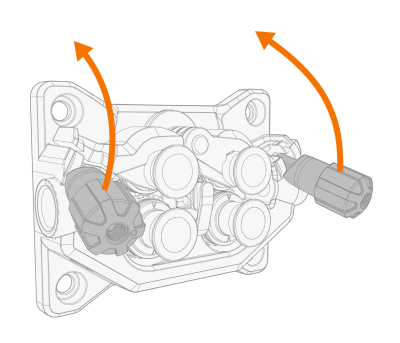

Stäng tryckarmarna så att tillsatsmaterialet låses fast mellan matarhjulen. Kontrollera att tillsatsmaterialet passar in i matarhjulens spår. |
|
7.
|

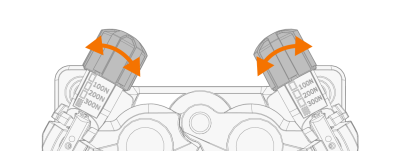

Justera matarhjulstrycket med hjälp av tryckjusteringsvredet. Trycket är detsamma för båda matarhjulsparen. |
Den graderade skalan på tryckarmen indikerar det tryck som applicerats på matarhjulen. Justera matarhjulens tryck enligt tabellen nedan.
| Fe/Ss, homogen |
V-spår
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Metall- och fluxpulverfylld rörelektrod (MC/FC) |
V-spår, räfflat
 |
≥ 1.2 |
1.0−2.0 |
| Självskyddande (utan gas) |
V-spår, räfflat
|
≥ 1.6 |
2.0−3.0 |
| Aluminium |
U-spår
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
För stort tryck plattar till trådelektroden och kan skada rörelektroden. För stort tryck orsakar också onödigt slitage på matarhjulen och ökar belastningen på växellådan. |
|
8.
|

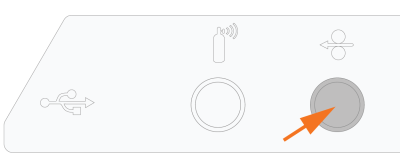

Tryck på trådens inmatningsknapp för att mata in tillsatsmaterialet i svetspistolen. Stanna när tråden når svetspistolens kontaktmunstycke. |
|
Se upp för tråden när den når kontaktmunstycket och lämnar pistolen. |
|
9.
|
Se innan du svetsar till att svetsparametrarna och inställningarna på funktionspanelen är de rätta för din svetsapplikation. |
>> Se X5 AP/APC funktionspanel för mer information.
