Installation och byte av matahjul

Installationsmetoden som beskrivs här är densamma med både X5 Wire Feeder 200 och X5 Wire Feeder 300. Modellspecifika variationer i det visuella utseendet och positioneringen kan förekomma.

Byt ut matarhjulen när materialet och/eller diametern på tillsatsmaterialet ändras.

Välj nya matarhjul enligt tabellerna som visas här: Slitdelar till trådmatarverk.

För byte av matarhjul:

1.

Öppna trådmatarverkets skåp.

2.

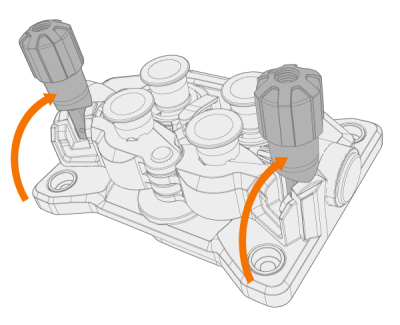

Lossa tryckarmen på trådmatningsmekanismen.

3.

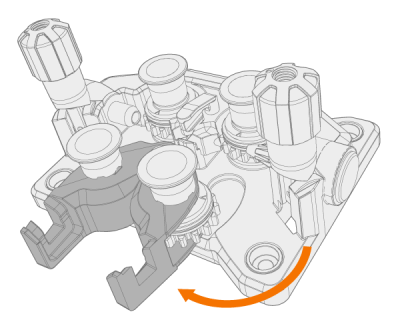

Öppna låsarmarna för att lossa matarhjulen.

4.

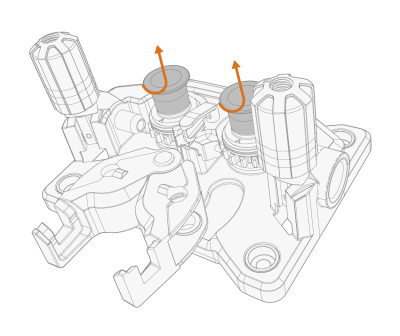

Ta bort tryckhjulets fästsprintar genom att dra i dem.

Tryckhjulens fästtappar har centrala axlar fästa vid dem, medan drivhjulens centrala axlar fungerar som drivaxlar och sitter direkt på trådmatningsmekanismen/motorn.

5.

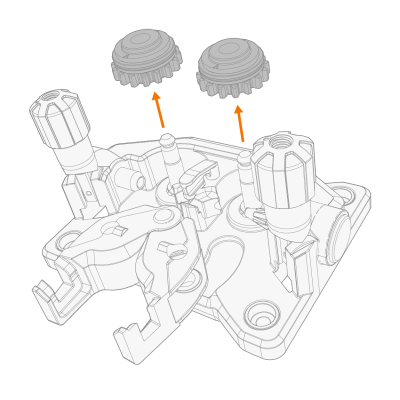

Ta bort tryckhjulen.

6.

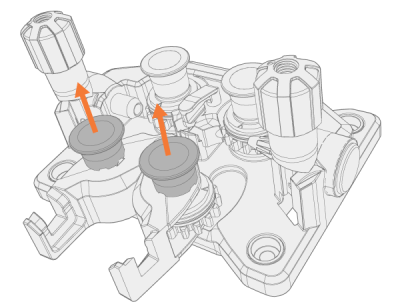

Ta bort monteringslocken för drivhjulen genom att vrida och dra i dem.

7.

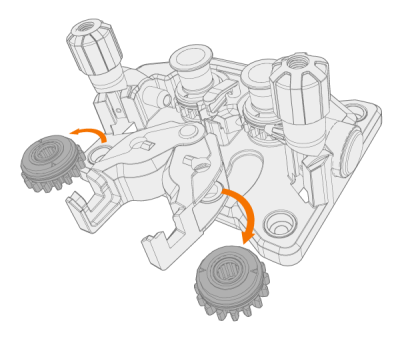

Ta bort drivhjulen.

8.

Följ de föregående stegen i omvänd ordning för att montera matarhjulen. Passa in skåran i botten på drivhjulen med tappen på drivaxeln.

9.

Sätt tillbaka monteringshylsorna och fästtapparna så att driv- och tryckhjulen låses på sina platser.

10.

Stäng låsarmarna och sänk ned tryckhandtagen över matarhjulen. Se vidare i Installation och byte av tråd/rörelektrod (X5 WF 300) och Installation och byte av tråd/rörelektrod (X5 WF 200) för mer information om trådinstallation.

11.

Stäng trådmatarverkets skåp.
