Installation och byte av tråd/rörelektrod (X5 WF 300)
Detta avsnitt beskriver hur man installerar tråd och bobin i X5 Wire Feeder 300.
|
Anslut svetspistolen till trådmatarverket innan du installerar trådbobinen. |
|
|
När du byter trådbobin, ta bort kvarvarande tråd ur svetspistolen och trådmatningsmekanismen innan du tar bort trådbobinen. |
Så här tar du bort trådbobinen:
|
1.
|
Öppna den övre luckan till trådmatarverket. |
|
2.
|

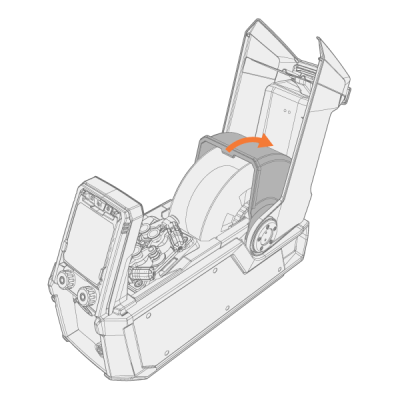

Tryck trådbobinens låsskydd bakåt. |
|
3.
|

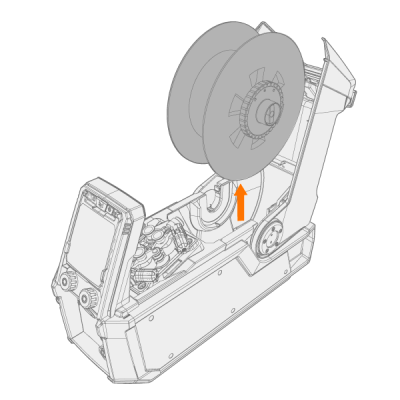

Lyft ur trådbobinen ur trådmatarverket. |
|
4.
|

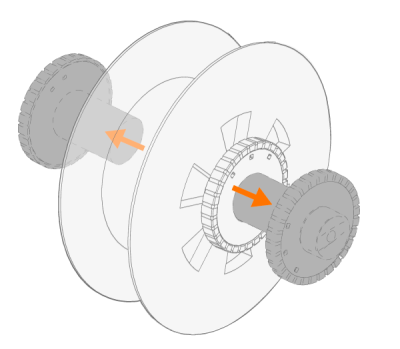

För att ta bort bobinbromsens nav, lossa bobinbromsens åtdragningsvred i bromsens mitt och dra isär bromshalvorna. |
Så här installerar du en ny trådbobin:
|
1.
|
Öppna trådmatarverkets övre lucka och trådbobinens låsskydd. |
|
2.
|
Sätt fast trådbobinens båda bromshalvor på den nya bobinen genom att trycka ihop dem i trådbobinen. Sätt ihop dem genom att vrida på åtdragningsvredet i bromsens mitt. |
|
|
Fäst bobinbromsens nav vid trådbobinen så att åtdragningsvredet är till höger framifrån sett. |
|
3.
|
Placera trådbobinen i sin hållare. |
|
|

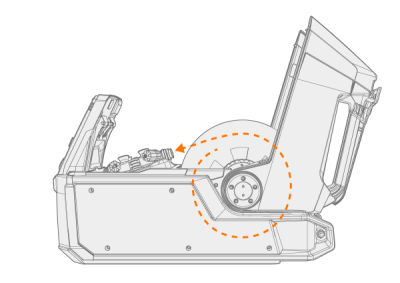

Kontrollera att bobinen är riktad åt rätt håll och att tråd/rörelektroden löper från bobinens ovankant till matarhjulen.
|
|
4.
|
Sätt trådbobinen på plats genom att stänga låsskyddet för bobinen. |
Så här installerar du tråd/rörelektroden:
|
1.
|
Frigör änden på tråden från bobinen och kapa av eventuell deformerad bit så att änden blir rak. |
|
|
Kontrollera att tråden inte åker av bobinen när du släpper den. |
|
2.
|
Fila av änden på tråden så att den blir jämn. |
|
Vassa kanter på trådänden kan skada trådledaren. |
|
3.
|
Frigör tryckarmarna så att du kan flytta isär matarhjulen. |
|
4.
|

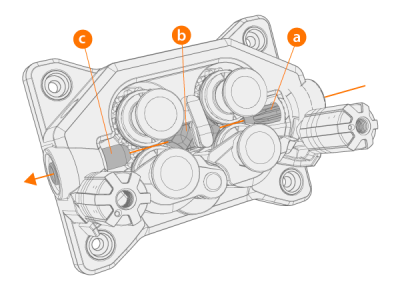

För in tråd/rörelektroden genom inloppsröret (A) och det mellersta styrröret (b) och in i utloppsröret (c), som matar tråden till svetspistolen. |
|
5.
|

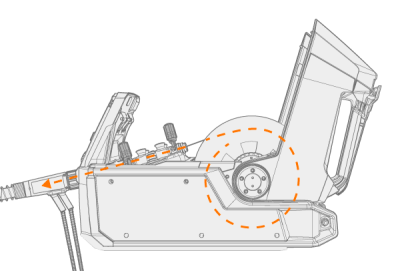

Tryck in tråd/rörelektroden för hand i pistolen så att tråden når trådledaren (cirka 20 cm). |
|
6.
|

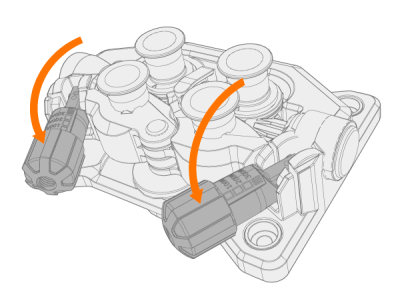

Stäng tryckarmarna så att tråd/rörelektroden låses fast mellan matarhjulen. Kontrollera att tråd/rörelektroden passar in i matarhjulens spår. |
|
7.
|
Justera matarhjulstrycket med hjälp av tryckjusteringsvredet. Trycket är detsamma för båda matarhjulsparen. |
Den graderade skalan på tryckarmen indikerar det tryck som applicerats på matarhjulen. Justera matarhjulens tryck enligt tabellen nedan.
| Fe/Ss, homogen |
V-spår
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Metall- och fluxpulverfylld rörelektrod |
V-spår, räfflat
 |
≥ 1.2 |
1.0−2.0 |
| Självskyddande (utan gas) |
V-spår, räfflat
|
≥ 1.6 |
2.0−3.0 |
| Aluminium |
U-spår
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
För stort tryck plattar till tillsatstråden och kan skada rörelektroder. För stort tryck orsakar också onödigt slitage på matarhjulen och ökar belastningen på växellådan. |
|
8.
|

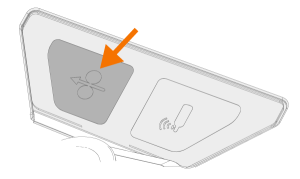

Tryck på trådens inmatningsknapp för att mata in tråd/rörelektroden i svetspistolen. Stanna när tråden når svetspistolens kontaktmunstycke. |
|
Se upp för tråden när den når kontaktmunstycket och lämnar pistolen. |
|
9.
|
Se till innan du svetsar att svetsparametrarna och inställningarna på funktionspanelen överensstämmer med din svetsapplikation. |
>> Se vidare Använda X5 Manual funktionspanel och X5 AP/APC funktionspanel för mer information.
