X5 Wire Feeder HD300

Esta seção descreve a estrutura do X5 Wire Feeder HD300.

Podem ocorrer variações específicas do modelo.

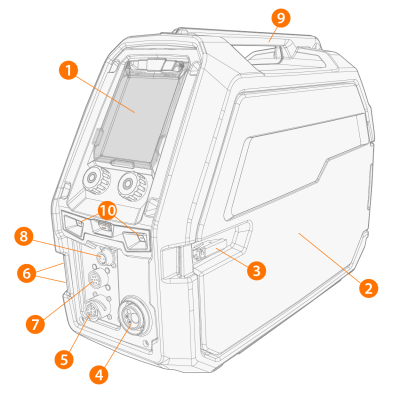

X5 Wire Feeder HD300:

1. Painel de controle (e tampa articulada do painel de controle)

>>  Para obter mais informações sobre o painel de controle Manual do alimentador de arame X5 300, consulte Painel de controle manual.

>>  Para obter mais informações sobre o painel de controle do X5 Wire Feeder 300 AP/APC, consulte Painel de controle AP/APC.

2. Porta do gabinete do alimentador de arame
Mantenha a porta do gabinete do alimentador de arame fechada durante a soldagem para reduzir o risco de ferimentos ou de choque elétrico. Mantenha a porta do gabinete fechada também em outros momentos para manter o interior do alimentador de arame limpo.
3. Trinco da porta do gabinete do alimentador de arame
4. Conexão de conector Euro para cabo de soldagem
5. Conector do cabo de controle
6. Conectores de entrada e saída de líquido refrigerante (codificados por cores)
7. Conector de sincronização do subalimentador
Consulte Painel de controle AP/APC: Configurações do dispositivo para obter a lista completa dos subalimentadores compatíveis.
8. Apenas modelos AP/APC: Conector do cabo de detecção de tensão
9. Alça
Suspender o equipamento pela alça com acessórios de suspensão dedicados (ou seja, para levantar ou mover) é possível.
10. Luzes de trabalho de LED com interruptor de luz no meio

>>  Interruptor de luz: pressionar uma vez acende as luzes (brilho total), pressionar pela segunda vez escurece as luzes (brilho médio), pressionar pela terceira vez apaga as luzes

>>  Inclui uma bateria interna (a bateria é carregada quando o equipamento está conectado à rede elétrica).

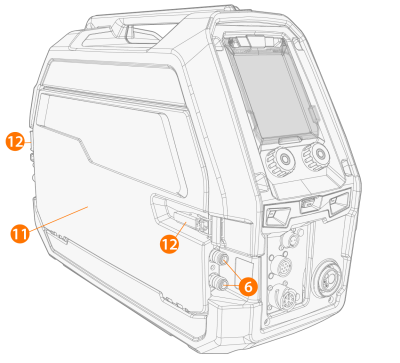

11. Escotilha do gabinete do cabo de interconexão
12. Escotilhas do gabinete do cabo de interconexão

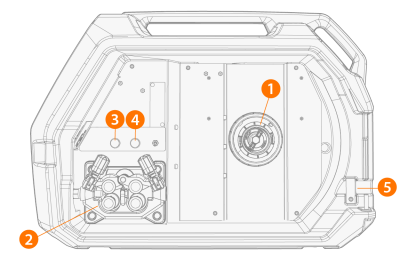

Interior do alimentador de arame (gabinete do alimentador de arame)

1. Eixo da bobina de arame

>>  Para obter mais informações sobre o carretel de arame, consulte Instalação e troca de arame (X5 WF HD300).

2. Mecanismo da roldana de alimentação de arame
3. Botão de teste de gás

>>  Teste o fluxo do gás de proteção e limpe a linha de gás.

4. Botão avanço do arame

>>  Movimenta o arame de preenchimento para frente (com o arco desligado).

5. Abertura para conduíte do kit de tambor de arame (opcional)

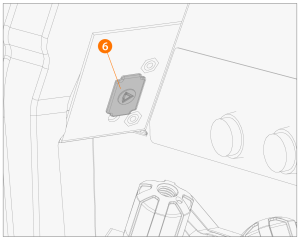

6. Conector USB

>>  Para atualização de software/firmware.

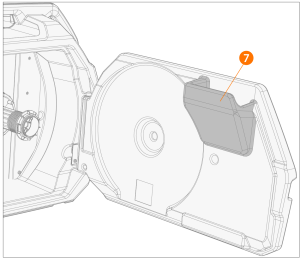

7. Armazenamento de peças

>>  Para armazenamento temporário de itens menores.

Se o rotâmetro integrado opcional para gás for usado, ele também estará localizado no gabinete do alimentador de arame.

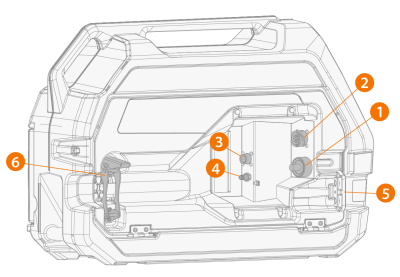

Interior do alimentador de arame (gabinete do cabo de interconexão)

1. Conector do cabo de corrente de soldagem
2. Conector do cabo de controle
3. Conector do cabo de detecção de tensão
4. Terminal de conexão da mangueira de gás protetor
5. Abertura de montagem da mangueira de líquido refrigerante
6. Alívio de tensão do cabo de interconexão (ajustável)

Para instalar e conectar os cabos, consulte Cabo de interconexão X5 e Instalação dos cabos.

Com o X5 Wire Feeder HD300, a porta do gabinete do alimentador de arame abre pela lateral. Isso deve ser observado ao considerar a instalação de uma configuração de alimentador de arame duplo em uma placa giratória dupla.
