Cabo de interconexão X5
Os cabos de interconexão X5 FastMig são fornecidos em vários comprimentos e configurações diferentes para se adequarem à configuração de seu equipamento.
Para instalar o cabo de interconexão, consulte Instalação dos cabos.

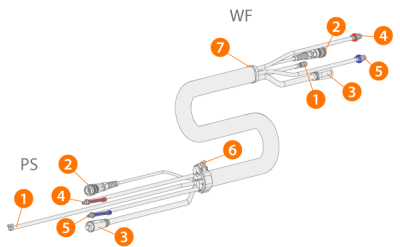

Com refrigeração a água
(PS = extremidade da fonte de energia do cabo de interconexão, WF = extremidade do alimentador de arame do cabo de interconexão.)
|
1.
|
Mangueira do gás de proteção |
|
3.
|
Cabo de corrente de soldagem |
|
4.
|
Mangueira do líquido refrigerante (saída/entrada, com código de cores) |
|
5.
|
Mangueira do líquido refrigerante (saída/entrada, com código de cores) |
|
6.
|
Colar de alívio de tensão (na extremidade da fonte de energia) |
|
7.
|
Bloco de alívio de tensão (na extremidade do alimentador de arame). |

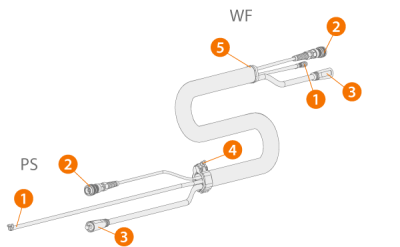

Sem refrigeração a água
(PS = extremidade da fonte de energia do cabo de interconexão, WF = extremidade do alimentador de arame do cabo de interconexão.)
|
1.
|
Mangueira do gás de proteção |
|
3.
|
Cabo de corrente de soldagem |
|
4.
|
Colar de alívio de tensão (na extremidade da fonte de energia) |
|
5.
|
Bloco de alívio de tensão (na extremidade do alimentador de arame). |

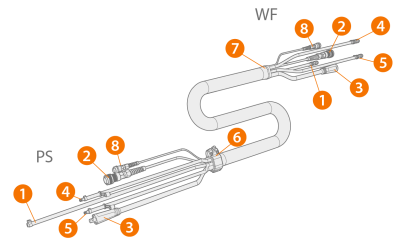

Com cabo de detecção de tensão e arrefecimento a água
(PS = extremidade da fonte de energia do cabo de interconexão, WF = extremidade do alimentador de arame do cabo de interconexão.)
|
1.
|
Mangueira do gás de proteção |
|
3.
|
Cabo de corrente de soldagem |
|
4.
|
Mangueira do líquido refrigerante (saída/entrada, com código de cores) |
|
5.
|
Mangueira do líquido refrigerante (saída/entrada, com código de cores) |
|
6.
|
Colar de alívio de tensão (na extremidade da fonte de energia) |
|
7.
|
Bloco de alívio de tensão (na extremidade do alimentador de arame) |
|
8.
|
Cabo de detecção de tensão. |

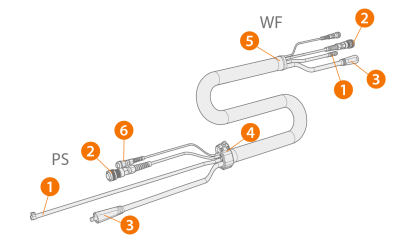

Com cabo de detecção de tensão, sem arrefecimento a água
(PS = extremidade da fonte de energia do cabo de interconexão, WF = extremidade do alimentador de arame do cabo de interconexão.)
|
1.
|
Mangueira do gás de proteção |
|
3.
|
Cabo de corrente de soldagem |
|
4.
|
Colar de alívio de tensão (na extremidade da fonte de energia) |
|
5.
|
Bloco de alívio de tensão (na extremidade do alimentador de arame) |
|
6.
|
Cabo de detecção de tensão. |

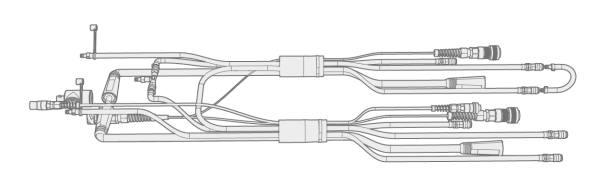

Cabo adaptador para instalação de alimentador de arame duplo
O cabo adaptador para uma instalação de alimentador de arame duplo divide um cabo de interconexão para dois alimentadores de arame.
Especificações do cabo de interconexão
| X57002MW |
70 mm2 |
2 m |
Refrigerada a líquido |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X57005MW |
70 mm2 |
5 m |
Refrigerada a líquido |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X57010MW |
70 mm2 |
10 m |
Refrigerada a líquido |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X57020MW |
70 mm2 |
20 m |
Refrigerada a líquido |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X57030MW |
70 mm2 |
30 m |
Refrigerada a líquido |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X57002MG |
70 mm2 |
2 m |
Refrigerada a gás |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X57005MG |
70 mm2 |
5 m |
Refrigerada a gás |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X57010MG |
70 mm2 |
10 m |
Refrigerada a gás |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X57020MG |
70 mm2 |
20 m |
Refrigerada a gás |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X57030MG |
70 mm2 |
30 m |
Refrigerada a gás |
10 pinos (controle), engate (água/gás), DIX (corrente) |
| X59502MW |
95 mm2 |
2 m |
Refrigerada a líquido |
10 pinos (controle), engate (água/gás), DIX (corrente) |
* Cabo de corrente de soldagem
