Instalação de cabos (X5 WF HD200)

Conecte o cabo de interconexão primeiro ao alimentador de arame e depois à fonte de energia. Para as descrições dos conectores e seus locais, consulte X5 Wire Feeder HD200.

Conexão do cabo de interconexão ao alimentador de arame

1.

Conecte o cabo de corrente de soldagem ao alimentador de arame. Empurre o cabo até o fim e gire o conector no sentido horário para prender o cabo no lugar.

Aperte o cabo de corrente de soldagem até onde for possível usando as mãos. Se a conexão do cabo de corrente de soldagem estiver frouxa, ela pode superaquecer.

2.

Empurre a mangueira de gás de proteção para o conector da mangueira de gás de proteção de modo que ela trave.

3.

Conecte o cabo de controle ao conector. Gire o colar no sentido horário para travá-lo no lugar.

4.

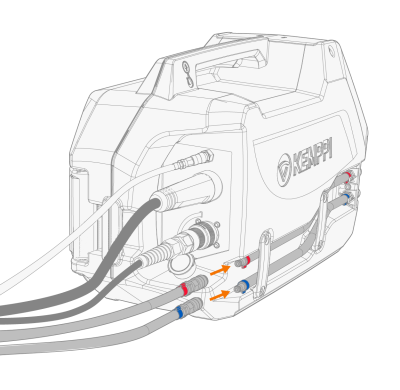

Se você tiver a unidade de arrefecimento a opcional, conecte as mangueiras de líquido de arrefecimento aos conectores da mangueira de continuação. Os conectores de entrada e saída são codificados por cores.

5.

Prenda o alívio de tensão do cabo.

>>  Solte os parafusos do bloco de alívio de tensão para abrir a seção superior. Em seguida, coloque o conjunto de cabos no bloco e prenda-o fechando a seção superior e recolocando os parafusos.

>>  Se ainda não o tiver feito, conecte o bloco de alívio de tensão à interface na parte traseira do alimentador de arame.

Ao conectar os cabos ao alimentador de arame, passe os cabos de forma organizada.

O cabo de interconexão se aquece durante a soldagem; os cabos devem ser manuseados com cuidado.

Conecte o cabo de interconexão e o cabo de retorno de aterramento à fonte de energia

1.

Prenda o alívio de tensão do cabo (1) na chapa de fixação traseira.

2.

Conecte o cabo de corrente de soldagem ao conector (2) positivo (+) na fonte de energia.

3.

Conecte o cabo de retorno de aterramento ao conector (5) negativo (-) na fonte de energia.

4.

Conecte o cabo de controle (3) à fonte de energia.

5.

Conecte a mangueira de gás de proteção (4) ao cilindro de gás.

6.

Se você tiver a unidade de resfriamento opcional, conecte as mangueiras (6) do líquido de resfriamento. As mangueiras são codificadas por cores.

A maioria das aplicações MIG/MAG e arames de enchimento passam o cabo de corrente de soldagem da unidade de avanço de arame conectado ao terminal positivo da fonte de alimentação. A polaridade pode ser selecionada conectando-se o cabo de corrente de soldagem e o cabo de retorno do terra de acordo com os conectores positivos ou negativos na fonte de alimentação.

Para soldagem TIG, a polaridade (+/-) deve ser invertida. A polaridade pode ser selecionada conectando-se o cabo de corrente de soldagem e o cabo de retorno do terra de acordo com os conectores positivos ou negativos na fonte de alimentação.

Para instalação do alimentador de arame duplo, use o cabo de interconexão projetado para dois alimentadores de arame.

Verifique se todos os cabos foram conectados e apertados adequadamente.

Substituição do alívio de tensão

Remoção e substituição do alívio de tensão na extremidade da fonte de energia do cabo de interconexão:

1.

2.
