X5 Wire Feeder HD200

Esta seção descreve a estrutura do X5 Wire Feeder HD200 Manual, AP e APC.

Mantenha as tampas do alimentador de arame fechadas durante a soldagem para reduzir o risco de ferimentos ou de choque elétrico. Mantenha as tampas superiores fechadas também em outros momentos para manter limpa a parte interna do alimentador de arame.

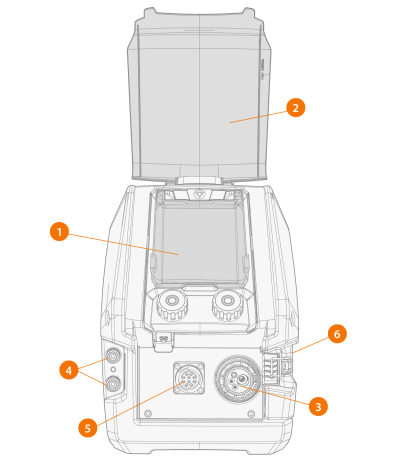

1. Painel de controle (e tampa do visor do painel de controle *)

>>  Para obter mais informações sobre o painel de controle Manual do alimentador de arame X5 Wire Feeder HD200, consulte Painel de controle do X5 WF 300 Manual e do HD200 Manual.

>>  Para obter mais informações sobre o painel de controle AP/APC do alimentador de arame X5 Wire Feeder HD200, consulte Painel de controle AP/APC.

2. Tampa do painel de controle *
3. Conexão de conector Euro para cabo de soldagem
4. Conectores de entrada e saída de líquido refrigerante (codificados por cores)
5. Conector do cabo de controle (10 pinos)
6. Gabinete de avanço do arame e trava da porta do gabinete.

* As tampas do visor e do painel de controle são fornecidas como padrão. Ambas podem ser removidas de acordo com suas necessidades.

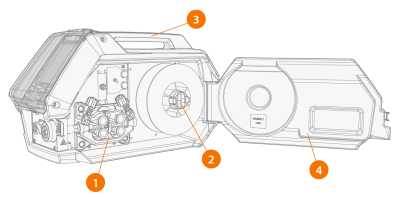

Gabinete de avanço do arame

1. Mecanismo da roldana de alimentação de arame
2. Eixo da bobina de arame

>>  Para obter mais informações sobre as bobinas de arame, consulte Bobina de arame e eixo (200).

3. Alça do alimentador de arame
4. Porta do gabinete do alimentador de arame

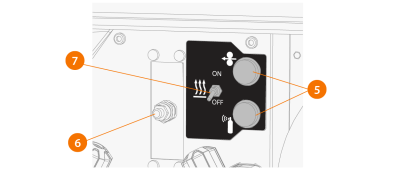

5. Botões de teste de gás e de avanço do arame
6. Válvula reguladora do fluxo de gás de proteção
7. Interruptor do aquecedor do gabinete (o aquecedor do gabinete é opcional).
Também está disponível uma versão de modelo separado com um rotâmetro integrado para gás. Nesse caso, a válvula reguladora do fluxo de gás é substituída pelo botão de ajuste do rotâmetro e pela escala.

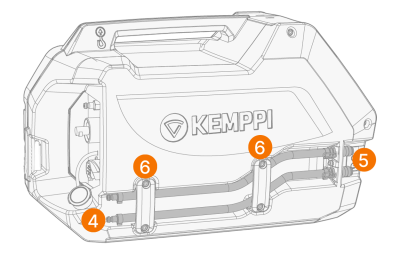

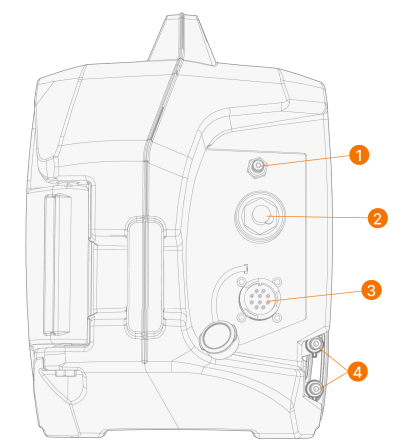

Conectores do cabo de interconexão

1. Terminal de conexão da mangueira de gás protetor
2. Conector do cabo de corrente de soldagem (DIX)
3. Conector do cabo de controle
4. Conectores de mangueira de líquido arrefecedor *.
5. Suporte do conector de entrada e saída de líquido arrefecedor
6. Suportes do duto da mangueira do líquido arrefecedor.

* Com o alimentador de arame X3 HD200, as mangueiras de líquido arrefecedor são conectadas às mangueiras de continuação que são guiadas para a frente.

Para instalar e conectar os cabos, consulte Cabo de interconexão X5 e Instalação de cabos (X5 WF HD200).

Acessórios de fixação do alimentador de arame

O alimentador de arame X5 Wire Feeder HD200 pode ser equipado com deslizadores de proteção do alimentador de arame para proteção adicional e opções de instalação. Quando os deslizadores de proteção são usados, o X5 Wire Feeder HD200 também pode ser instalado no topo das fontes de alimentação X5 usando os mesmos conjuntos de acessórios de fixação Opcionais do X5 Wire Feeder 300. Com os deslizadores de proteção, também é possível conectar diretamente ao carrinho do alimentador de arame e ao carrinho de 2 rodas.
