Instalação dos cabos

Conecte o cabo de interconexão primeiro ao alimentador de arame e depois à fonte de energia. Para obter as descrições do conector e os locais, consulte X5 Wire Feeder 200, X5 Wire Feeder 300 ou X5 Wire Feeder HD300 (dependendo do modelo do alimentador de arame).

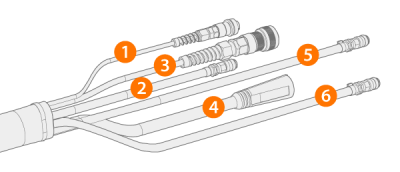

Conexão do cabo de interconexão ao alimentador de arame

1.

Abra a escotilha do gabinete do cabo para revelar os conectores.

2.

Conecte o cabo de corrente de soldagem (4) ao alimentador de arame. Empurre o cabo até o fim e gire o conector no sentido horário para prender o cabo no lugar.

Aperte o cabo de corrente de soldagem até onde for possível usando as mãos. Se a conexão do cabo de corrente de soldagem estiver frouxa, ela pode superaquecer.

3.

Pressione a mangueira de gás de proteção (2) em direção ao conector da mangueira de gás de proteção até que ela trave.

4.

Conecte o cabo de controle (3) ao conector. Gire o colar no sentido horário para travá-lo no lugar.

5.

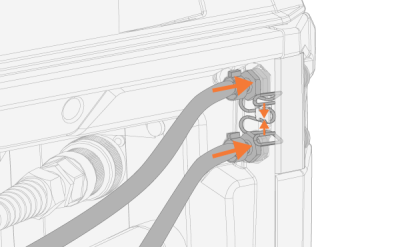

Se você tiver a unidade de resfriamento opcional, coloque os conectores da mangueira de líquido de resfriamento (5, 6) no slot e pela abertura.

>>  Comprima o prendedor de mola para instalar os conectores da mangueira. Uma vez liberado, verifique se o prendedor de mola está travado nas ranhuras do conector da mangueira.

6.

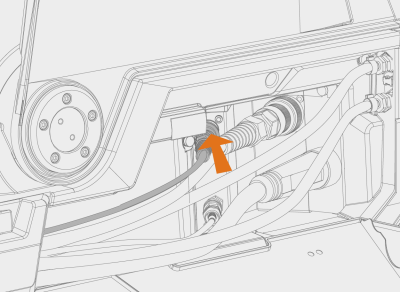

Se o cabo de detecção de tensão (1) estiver em uso, conecte-o ao conector do cabo de detecção de tensão dentro do gabinete.

O cabo de detecção de tensão separado é suportado apenas por fontes de alimentação Pulse+.

7.

Prenda o alívio de tensão do cabo.

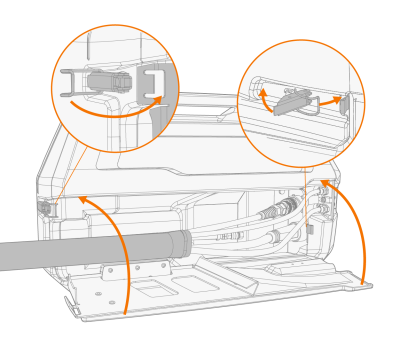

>>  X5 Wire Feeder 200: Coloque o cabo na abertura do alimentador de arame e o prenda no lugar fechando a escotilha e travando os trincos.

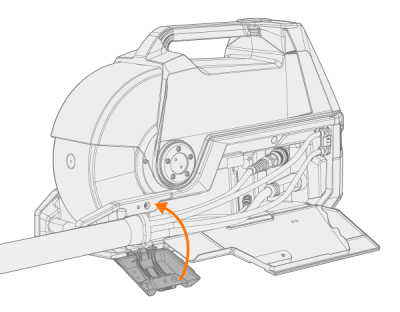

>>  X5 Wire Feeder 300: Coloque o bloco de alívio de tensão do cabo no slot do alimentador de arame e prenda-o no lugar, fechando e travando a trava de alívio de tensão.

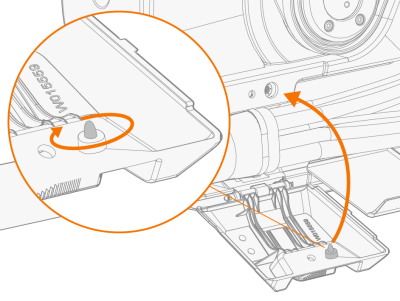

Verifique o aperto do botão de travamento de expansão e aperte, se necessário:

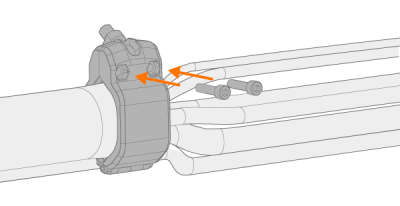

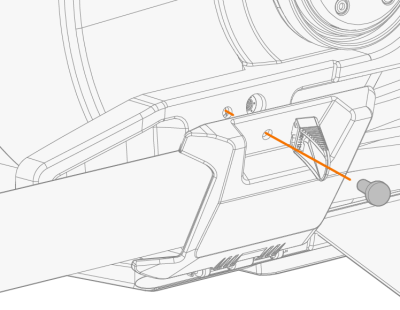

Dica: Fixação do alívio de tensão adicional do alimentador de fio X5 300 (parafuso M6x16), opcional:

8.

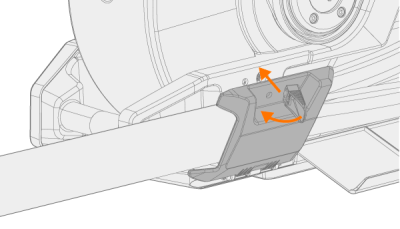

Alimentador de arame X5 300: feche e trave a porta do gabinete de cabo.

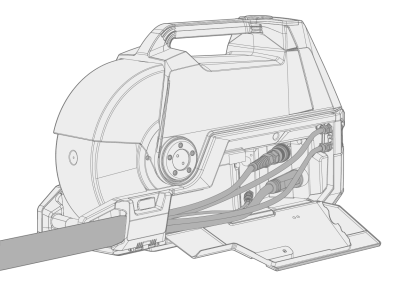

Ao conectar os cabos ao alimentador de arame, direcione-os organizadamente para que a porta do gabinete de cabos feche sem problemas.

O cabo de interconexão aquece durante a soldagem. A porta do gabinete do alimentador de arame deve ser mantida fechada durante a soldagem e os cabos devem ser manuseados com cuidado se a porta do gabinete for aberta logo após a soldagem.

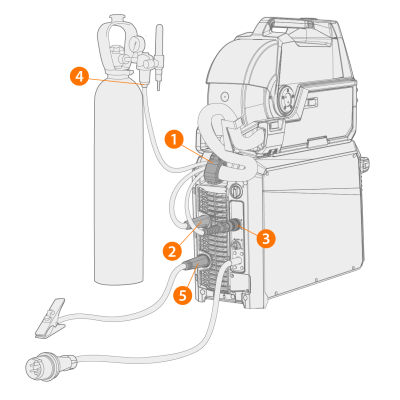

Conecte o cabo de interconexão e o cabo de retorno de aterramento à fonte de energia

1.

Prenda o alívio de tensão do cabo (1) na chapa de fixação traseira.

2.

Conecte o cabo de corrente de soldagem ao conector (2) positivo (+) na fonte de energia.

3.

Conecte o cabo de retorno de aterramento ao conector (5) negativo (-) na fonte de energia.

4.

Conecte o cabo de controle (3) à fonte de energia.

5.

Conecte a mangueira de gás de proteção (4) ao cilindro de gás.

6.

Se você tiver a unidade de resfriamento opcional, conecte as mangueiras (6) do líquido de resfriamento. As mangueiras são codificadas por cores.

7.

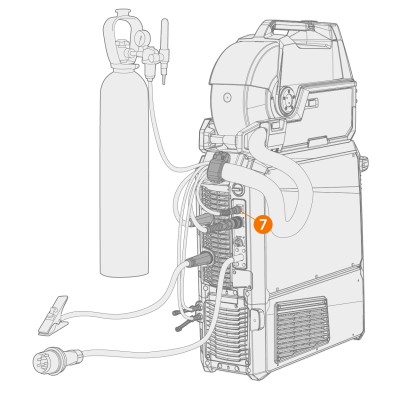

Apenas fonte de alimentação Pulse+: Se o cabo de detecção de tensão estiver em uso, conecte-o ao conector (7) na parte traseira da fonte de alimentação.

A maioria das aplicações MIG/MAG e arames de enchimento passam o cabo de corrente de soldagem da unidade de avanço de arame conectado ao terminal positivo da fonte de alimentação. A polaridade pode ser selecionada conectando-se o cabo de corrente de soldagem e o cabo de retorno do terra de acordo com os conectores positivos ou negativos na fonte de alimentação.

Para soldagem TIG, a polaridade (+/-) deve ser invertida. A polaridade pode ser selecionada conectando-se o cabo de corrente de soldagem e o cabo de retorno do terra de acordo com os conectores positivos ou negativos na fonte de alimentação.

Para instalação do alimentador de arame duplo, use o cabo de interconexão projetado para dois alimentadores de arame.

Verifique se todos os cabos foram conectados e apertados adequadamente.

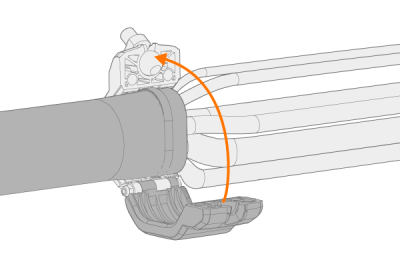

Substituição do alívio de tensão

Remoção e substituição do alívio de tensão na extremidade da fonte de energia do cabo de interconexão:

1.

2.
