X5 Wire Feeder 300

Esta seção descreve a estrutura dos alimentadores de arame X5 300 Manual e 300 AP/APC.

Podem ocorrer variações específicas do modelo.

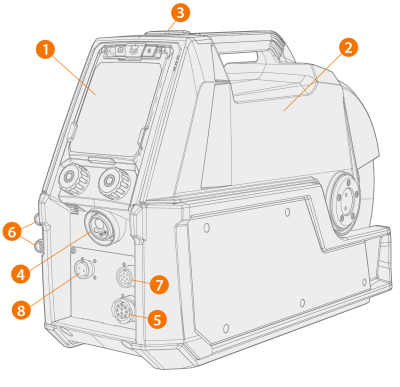

1. Painel de controle (e tampa articulada do painel de controle)

>>  Para obter mais informações sobre o painel de controle do X5 Wire Feeder 300 AP/APC, consulte Painel de controle AP/APC.

>>  Para obter mais informações sobre o painel de controle Manual do alimentador de arame X5 300, consulte Painel de controle manual.

2. Tampa superior

>>  Porta do gabinete do alimentador de arame

>>  Alça

Mantenha a tampa superior do alimentador de arame fechada durante a soldagem para reduzir o risco de ferimentos ou de choque elétrico. Mantenha a tampa superior fechada também em outros momentos para manter o interior do alimentador de arame limpo.
A alça destina-se apenas para o transporte manual de curta distância. É permitido suspender temporariamente o equipamento pela alça com fitas (por exemplo, para mover).
3. Trava da tampa superior
4. Conexão de conector Euro para cabo de soldagem
5. Conector do cabo de controle
6. Conectores de entrada e saída de líquido refrigerante (codificados por cores)
7. Conector de sincronização do subalimentador
8. Apenas X5 Wire Feeder 300 AP/APC: Conector do cabo de detecção de tensão
Consulte as configurações do painel de controle para obter informações sobre os subalimentadores compatíveis.

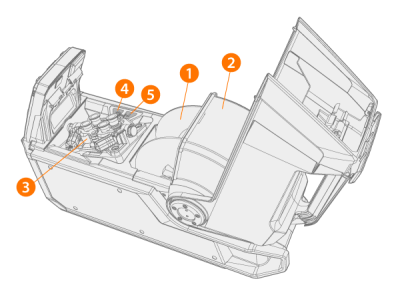

Interior do alimentador de arame (gabinete do alimentador de arame)

1. Bobina de arame

>>  Para obter mais informações sobre as bobinas de arame, consulte Bobinas de arame e eixos (300).

2. Tampa com trava da bobina de arame
3. Mecanismo da roldana de alimentação de arame
4. Botão avanço do arame

>>  Movimenta o arame de preenchimento para frente (com o arco desligado).

5. Botão de teste de gás

>>  Teste o fluxo do gás de proteção e limpe a linha de gás.

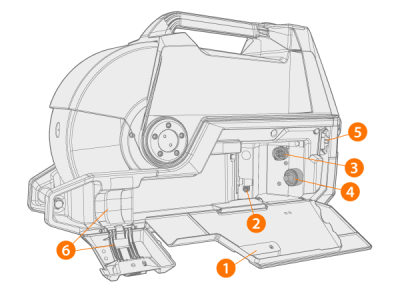

Interior do alimentador de arame (gabinete do cabo de interconexão)

1. Porta e trava do gabinete do cabo de interconexão
2. Terminal de conexão da mangueira de gás protetor
3. Conector do cabo de controle
4. Conector do cabo de corrente de soldagem
5. Abertura de montagem da mangueira de líquido refrigerante
6. Alívio de tensão do cabo de interconexão

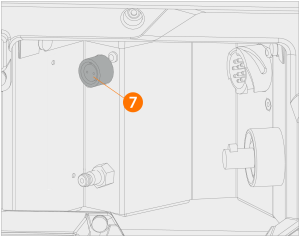

7. X5 Wire Feeder 300 AP/APC: Conector do cabo de detecção de tensão para cabo de interconexão

Para instalar e conectar os cabos, consulte Cabo de interconexão X5 e Instalação dos cabos.

Se o rotâmetro integrado para gás estiver incluído, ele também estará localizado no gabinete de cabos de interconexão.

Acessórios de fixação do alimentador de arame

O X5 Wire Feeder 300 pode ser instalado acima de uma fonte de alimentação X5 com os seguintes conjuntos de acessórios de fixação opcionais:

Chapas de fixação e mecanismo de travamento fixos para um alimentador de arame
Prato giratório com mecanismo de travamento para um alimentador de arame
Prato giratório duplo com dois mecanismos de travamento para dois alimentadores de arame
Prato giratório com braço de contrapeso para um alimentador de arame.
