X5 Wire Feeder 200
Esta seção descreve a estrutura do alimentador de arame X5 200 Manual.
|
Mantenha as tampas do alimentador de arame fechadas durante a soldagem para reduzir o risco de ferimentos ou de choque elétrico. Mantenha as tampas superiores fechadas também em outros momentos para manter limpa a parte interna do alimentador de arame. |
|
A alça destina-se apenas para o transporte manual de curta distância. É permitido suspender temporariamente o equipamento pela alça com fitas (por exemplo, para mover). |

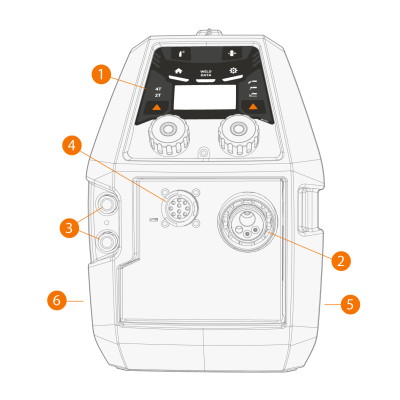

>> Para obter mais informações sobre o painel de controle Manual do alimentador de arame X5 200, consulte Painel de controle manual.
|
2.
|
Conexão de conector Euro para cabo de soldagem |
|
3.
|
Conectores de entrada e saída de líquido refrigerante (codificados por cores) |
|
4.
|
Conector do cabo de controle |
|
5.
|
Lado do gabinete da alimentação de arame |
|
6.
|
Lado do gabinete do cabo de interconexão |

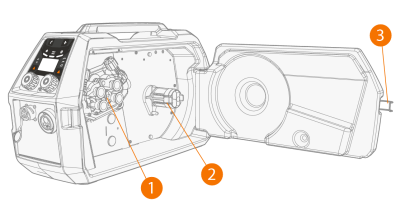

Parte interna do alimentador de arame (gabinete da alimentação de arame)
|
1.
|
Mecanismo da roldana de alimentação de arame |
|
2.
|
Eixo da bobina de arame |
>> Para obter mais informações sobre as bobinas de arame, consulte Bobina de arame e eixo (200).
|
3.
|
Trinco da porta do gabinete do alimentador de arame |

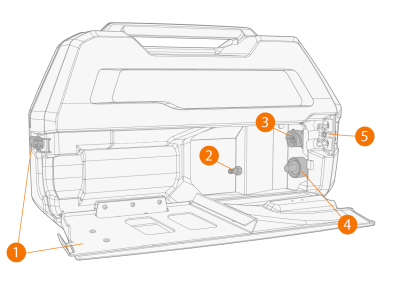

Interior do alimentador de arame (gabinete do cabo de interconexão)
|
1.
|
Escotilha do gabinete do cabo de interconexão e trava de bloqueio |
>> A seção traseira da escotilha também funciona como um alívio de tensão para o cabo
|
2.
|
Terminal de conexão da mangueira de gás protetor |
|
3.
|
Conector do cabo de controle |
|
4.
|
Conector do cabo de corrente de soldagem |
|
5.
|
Abertura de montagem da mangueira de líquido refrigerante |
Para instalar e conectar os cabos, consulte Cabo de interconexão X5 e Instalação dos cabos.
Acessórios de fixação do alimentador de arame
O alimentador de arame X5 200 pode estar equipado com uma estrutura do tubo de aço para proteção adicional e opções de instalação. Quando a estrutura do tubo de aço é usada, o alimentador de arame X5 200 também pode ser instalado acima das fontes de potência X5 usando-se os mesmos conjuntos de acessórios de fixação opcionais do alimentador de arame X5 300.
